電磁透鏡與光學顯微鏡的關系

TEM中的電磁透鏡與光學顯微鏡(VLM)中的玻璃透鏡類似，兩者在很大程度上具有可比性。例如標準TEM中所有透鏡的作用與凸(會聚)透鏡對單色光的作用類似。透鏡有兩個基本功能:

1.把從物體中一點發出的所有光線在像上會聚成一點。

2.把平行光會聚到透鏡焦平面上一點。

透鏡不可能收集從物體發出的所有光線，而且我們還經常特意使用光闌來限制收集角。可以通過光路圖來說明電磁透鏡是怎樣控制電子束的，這些圖與物理光學中的光路圖相對應。當然，在某些方面與物理光學的類比是不成立的，但在后續的一些推文中這種對應關系基本是普遍存在的。所以首先回顧一下光學基本原理，在一定程度上它們和電子光學相關。然后將詳細討論電磁透鏡，給出電子通過這樣一個磁透鏡時的軌跡。這里會描述一些實際的透鏡，并說明如何在顯微鏡中使用各種類型的電磁透鏡來實現不同的功能。

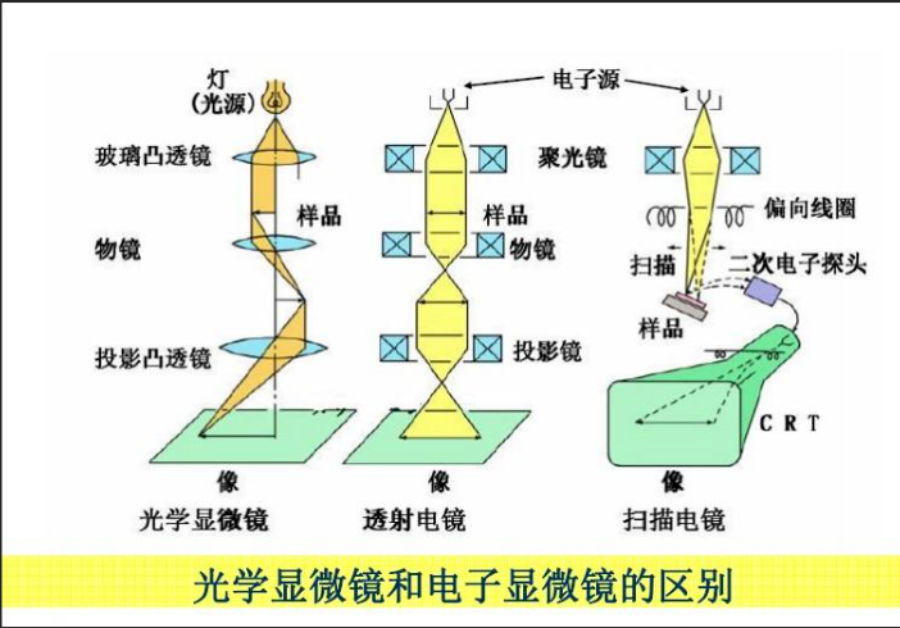

                          電磁透鏡與光學顯微鏡成像原理圖

電磁透鏡的最大局限性主要來自于不完善的制作工藝。電磁透鏡存在嚴重的球差和色差，經常需要通過插入限制光闌來選擇最靠近光軸的電子，因?yàn)樗鼈儙缀醪皇芡哥R像差的影響。最新的技術進展已經很大程度上克服了像差，但是球差校正電鏡仍很少且很貴;大部分電鏡仍然要在這些像差的影響下使用。所以很有必要了解這些像差，因?yàn)樗鼈儧Q定了可以用電鏡做什么和不能什么。尤其是電磁透鏡的像差(而不是電子波長)限制著TEM的分辨率(不同于可見光顯微鏡)。由于分辨率通常是購買TEM的一個最重要原因，因此需要深入理解這個概念。

為什么要了解透鏡

為什么要了解電磁透鏡呢?與可見光顯微鏡類似，TEM中的透鏡控制著儀器所有的基本操作功能。正如你知道的，在光學顯微鏡中實際上是通過上下移動玻璃透鏡去控制照明系統的強度和圖像聚焦的。玻璃透鏡的焦距是固定的，因此不得不更換透鏡來改變放大倍數，選擇強聚焦能力的透鏡來實現更高的放大倍數。相反，在TEM中透鏡的位置是固定的，但是可以任意改變透鏡的聚焦能力。

大多數情況下使用的透鏡都是電磁透鏡，所以可以通過改變軟鐵芯上線圈的電流來改變磁場。在TEM中進行的幾乎所有操作都包括放大倍數或聚焦的改變，用電磁透鏡來實現放大和聚焦電子束，以及成像和獲得衍射花樣。

這些因素在透鏡的基本操作中十分重要，例如成像、衍射和顯微分析。一種類型的光闌可以用來選擇不同的電子束以形成不同的圖像，這樣就可以調整圖像襯度;另一種類型光闌可以用來選擇樣品的不同區域以形成不同的衍射花樣。

所以通過了解光闌/透鏡的協同工作方式有助于理解TEM的控制以及各種操作的內在機制
