在示波器使用的工程實踐中，經常會遇到“測試1秒鐘，設置1分鐘”的尷尬情況。比如測試信號的上升沿時間，我們需要在打開示波器后調整時基、量程、觸發方式、閾值等設置用來顯示出信號的被測部分，然后手動調整標尺到合適位置，得到被測信號上升時間的結果。以上流程中用來設置示波器的時間至少需要1分鐘，甚至更長。而最重要的得到測量結果的部分可能只占用了幾秒鐘。這只是單通道的測試，如果我們需要8個通道測試，那么就需要8倍的設置時間。如果需要每天重復測試呢？那么這些重復的設置工作累積起來占用的時間就非常可觀了。

01

解決辦法：

如果重復的工作，可以被抽象、被記錄，那么自然就有辦法被再次使用。

基于這個思路，Pico提供了一種提高效率的方法：保存示波器設置（.Setting）。即可以將示波器當前的設置狀態S保存成一個文件，下次測試時，直接調用這個設置文件即可將示波器設置成狀態S，而無需手動一步步設置。

02

操作演示：

我們以測量頻率為1KHz、振幅為1V的方波信號的“上升時間”為例，演示PicoScope7示波器設置的保存與調用。

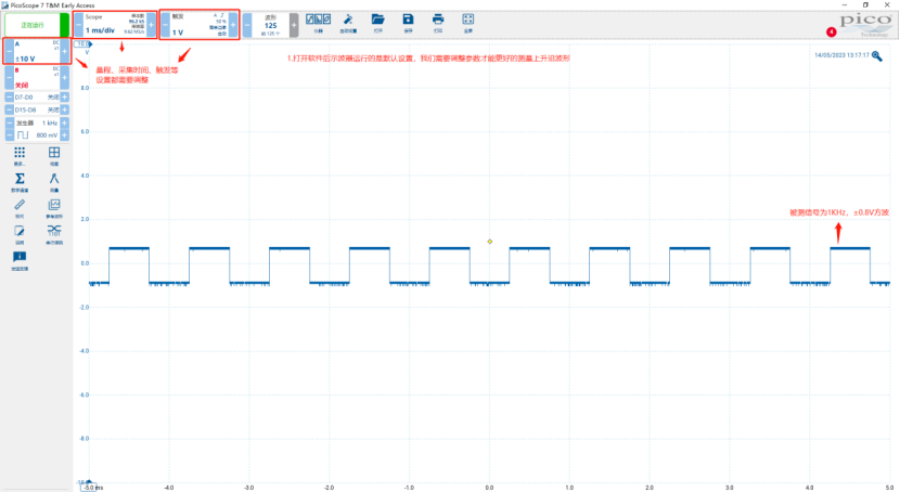

1) 連接好Pico示波器硬件，打開軟件PicoScope7，此時示波器運行的是默認設置，故需要調整相關采集設置。

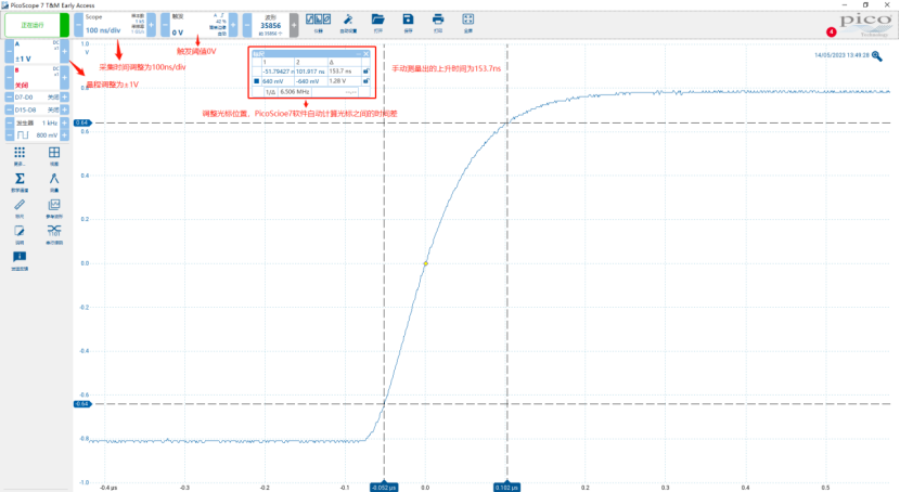

2) 調整設置后，使用標尺手動測量信號的上升沿時間，測得結果：上升沿時間為153.7ns

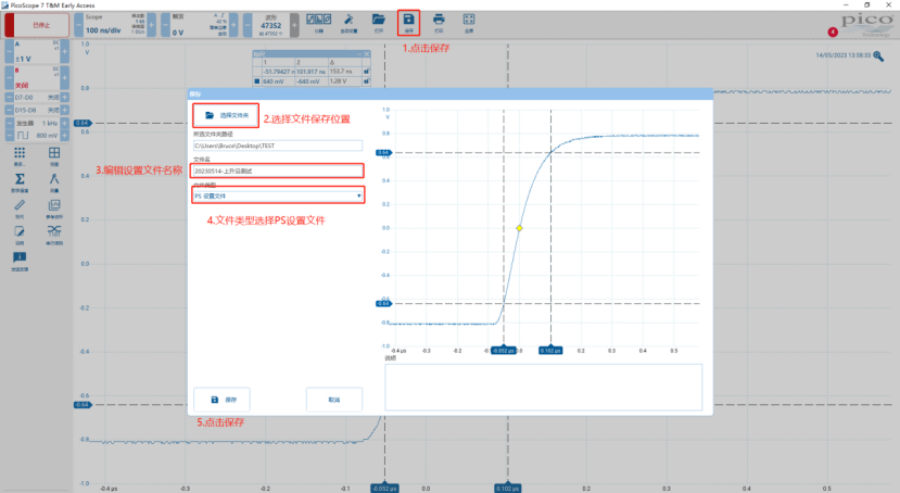

3) 保存示波器當前的設置為獨立文件

至此，我們就可以再次調用這個設置文件了。重啟示波器，打開文件，加載已保存好的設置文件，即可直接測試信號的上升沿時間。

a）加載設置文件

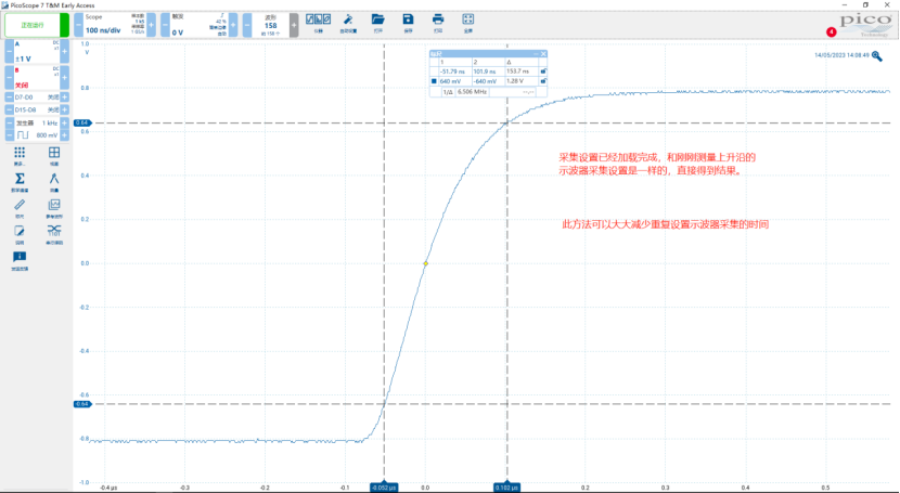

b）查看測試結果，上升時間測量值為153.7ns

03

結論

通過保存示波器參數設置，然后在使用時直接加載進示波器的方式，可快速地進行信號的測試，大幅減少設置示波器的時間，提高測試效率，讓我們的工程師有更多時間用在被測信號本身上。 此方法可以廣泛用在任何需要重復調整示波器設置的測試場景中，比如產品出場檢測、三相電的功率測試、汽車維修、汽車控制器測試等。
