R8 - 多通道數據采集系統，內置高性能數據處理計算機/數據記錄儀，可選配多點觸控顯示屏 (R8D) 和支持熱插拔的電池模塊 (R8B, R8DB) ，組成完整的一體式便攜型數據采集系統。

主要功能：

SIRIUS 數據采集技術

R8 是基于 SIRIUS 數采技術 構建的多通道一體式數據采集系統 。既可選用 DualCoreADC? 技術、160 dB 動態范圍、200 kHz 采樣率的模塊，也可使用 1 MHz 采樣率的高速模塊，甚至可以同時使用上述 2 種模塊。

R4 機箱可容納 8 塊 SIRIUS 數采板卡，可實現 128 個模擬輸入通道、64 個計數器/編碼器通道、192 個數字通道和 8個高速 CAN 總線端口。通過使用不同的放大器幾乎可以連接所有信號和傳感器。

多通道數據采集系統

R8 數據采集系統可配置為：

• 128 個模擬輸入通道,

• 192 個數字通道,

• 48 個計數器/編碼器通道,

• 8 個 CAN 總線通道

上述通道都可以集成在 R8 堅固的機箱中，這使得 R8 成為市場上通道密度高的數據采集系統之一。

如果需要更多通道，多臺 R8 數據采集系統可以通過 Dewesoft NET 功能同步連接起來，組成上千通道的系統。

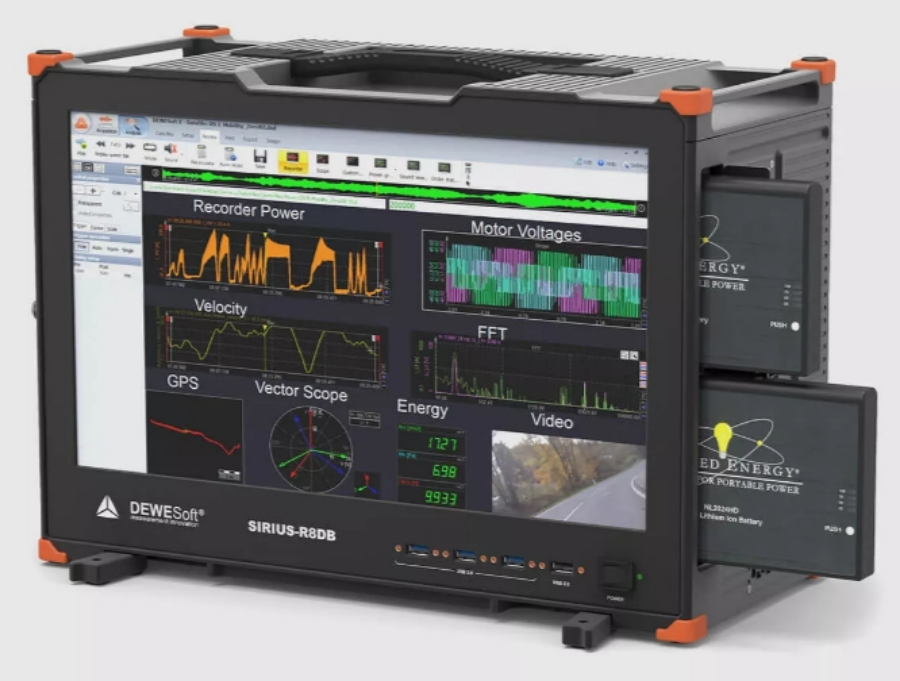

全高清屏幕

R8D 和 R8DB 數據采集系統集成了 17'-inch 高亮度、多點觸控、全高清分辨率顯示屏。高質量的顯示屏即使在惡劣的工況下也能為您的精細的顯示效果、很寬的可視角度及足夠的可見性。

標配的 Dewesoft X3 軟件對觸控進行了優化，軟件設置和顯示控件的操作可輕松通過手勢和多點觸控屏幕完成。

高性能計算機

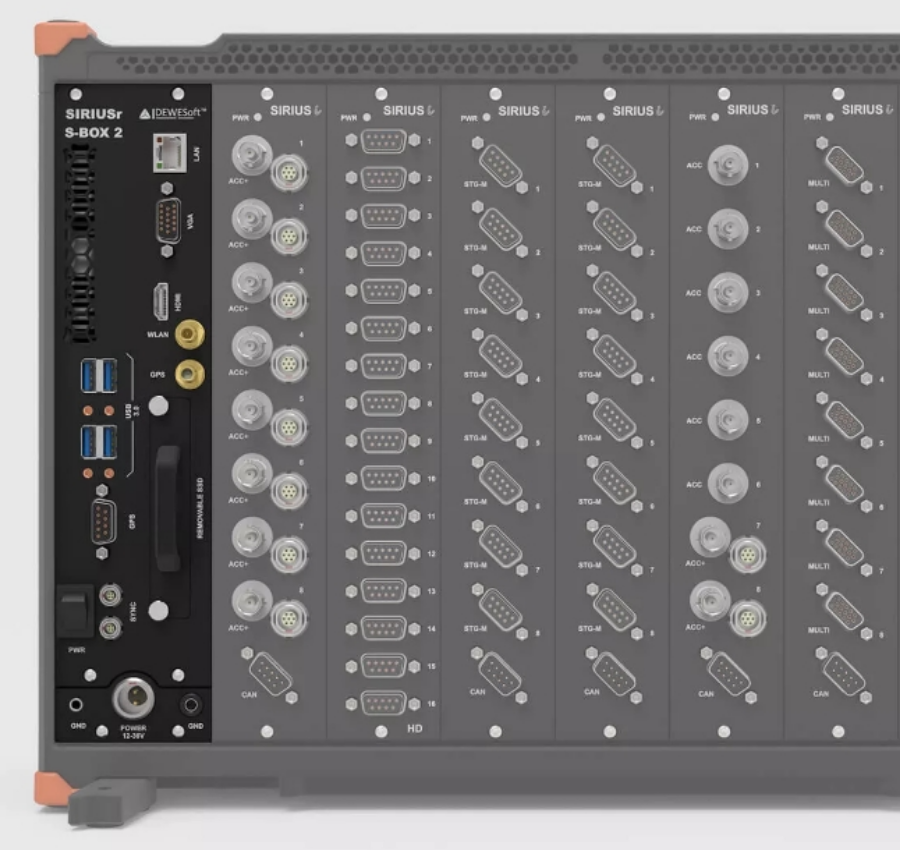

R8 數據采集系統集成了強勁的 SBOX 計算機，配置了 Intel Core i7 CPU、8 GB 內存、高速固態硬盤，性能滿足上千通道的實時數據處理和存儲要求。系統具有以下擴展接口：

• 網口： 1x 千兆網口，1x 無線網口，可選 2x 千兆網口。

• USB 3.0: 4x USB 3.0 接口，用于連接數據采集設備如 SIRIUS、DEWE-43A 及周邊外設如鼠標、鍵盤、移動硬盤等。

• EtherCAT 主站接口：用于連接我們的 EtherCAT 總線的數據采集設備，如 KRYPTON 或 SIRIUS。

• HDMI 和 VGA 視頻接口: 用于連接顯示器。

• GPS 接收器：可選配集成 10 Hz 或 100 Hz GPS 接收器及獨立的 GPS 車速顯示器。

B 代表電池供電

R8B 和 R8DB 數據采集系統內置 384 Wh 鋰電池 滿足室外測試的需求。

R8B/R8DB 配備的鋰電池支持熱插拔，這意味著可以在測量期間直接更換電池，無需停止測試并關閉系統。

模擬輸出

R4 數據采集系統可以配置 64 個模擬輸出通道。 這些輸出通道可以在以下模式下運行：

• 獨立的數字信號調理放大器

• 多通道信號發生器用于模態激振器控制

• 通道控制

• 數據文件回放

R8rt 是市面上獨一無二的解決方案。額外配置了實時 EtherCAT? 總線，可以將數據發送給任意第三方 EtherCAT 主站用于實時控制。

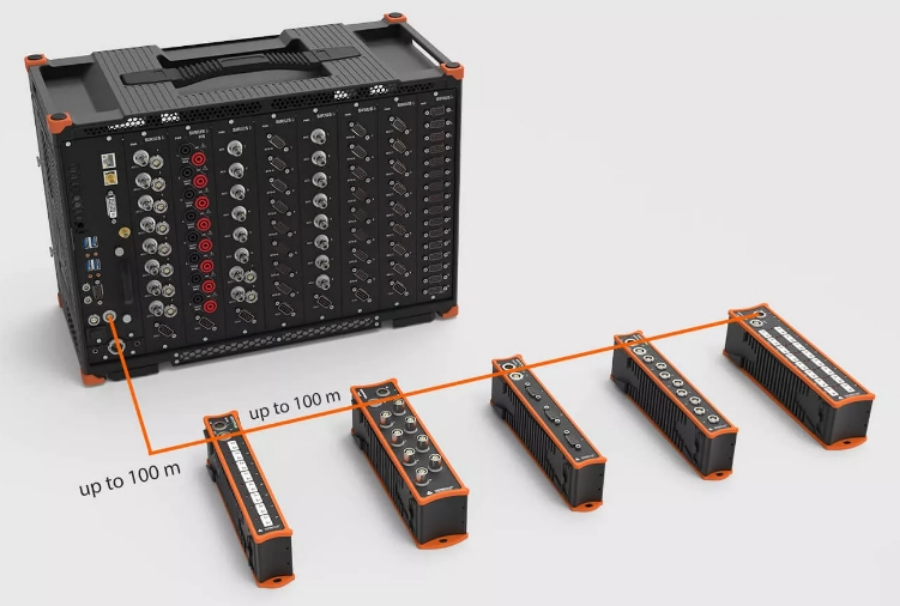

EtherCAT 擴展

R4 數據采集系統配備了 EtherCAT 主站端口，可連接我們的基于 EtherCAT 總線的任何設備如 SIRIUS 和/或 KRYPTON，進行分布式測量和通道擴展。

EtherCAT端口與內置的硬件同步器連接，能夠?qū)⑺羞B接的EtherCAT 總線數采模塊通道與 R4 數據采集系統的模塊通道進行同步。EtherCAT 總線設備只需一根電纜就能以菊花鏈方式連接設備，單根電纜即可實現數據傳輸、同步和供電功能。

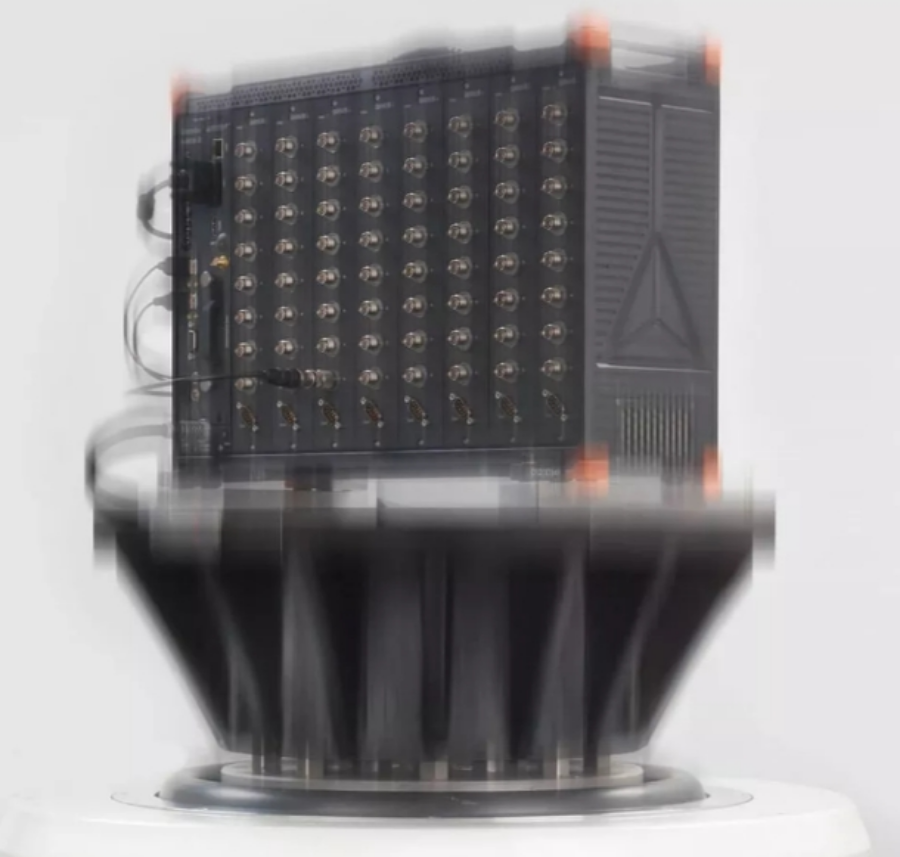

可靠性

R8 數據采集系統安裝在堅固的鋁合金機箱中，通過了多種工況的測試。對于火箭發射臺等高振動測試場景，可選 R8 機箱升級，升級后的機箱通過了 3 gRMS 隨機振動，3 個方向 10 分鐘 測試。

R8已應用于在試驗臺架、火箭發射平臺、車輛路試以及船舶測試等多種場景。

如果您需要多通道、堅固型一體式數據采集系統， R8 儀器是您在市場上好的選擇。

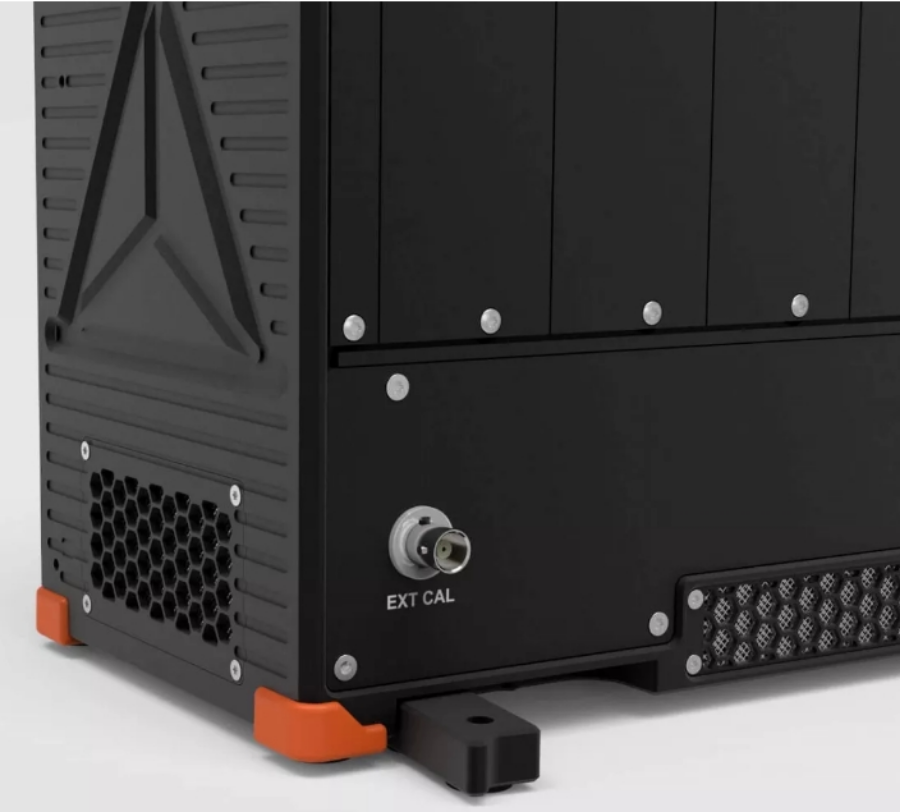

外部標定接口

R8 系統可選標定信號輸入接口。通過 R8 系統背面的標定信號輸入接口，接頭形式為 BNC，可以將標定源信號同時輸出給 R8 系統所有輸入通道，這樣可以快速檢查放大器的性能和精度。

DualCoreADC? 放大器

200 kS / s 采樣率、高動態雙 24 位 AD、可達 160 dB 動態范圍。 SIRIUS  DualCoreADC 系列模塊支持配置以下類型的前端放大器：

• UNI：適用于所有應變類型、IEPE 傳感器和高輸入范圍的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 連接器。 與 DSI 適配器兼容。

• STG: 通用、靈活的前端放大器，支持應變和其他傳感器，接頭形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f。可連接 DSI 適配器。

• STGM: 適用于應變測量的通用型放大器，具有很高的性價比。接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: 動態范圍很高的 IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 動態范圍很高的電荷/IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• HV: 適用于電力應用、滿足 CATII、CATIII標準的 ±1200V 電壓測量放大器。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±200V 通用電壓放大器。 接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

• MIC200：用于 200V 極化麥克風的隔離電壓放大器。 提供 L2B7f LEMO 連接器。

高密度放大器

200 kS / s 采樣率、單 24 位 AD、16個輸入通道。SIRIUS 高密度系列模塊性價比更高，支持配置以下類型的前端放大器：

• 16xSTGS: 通用型應變前端放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。

• 16xLV DSUB: 適用于連接多種傳感器的通用型電壓放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 BNC 。

高速放大器

1 MS / s 采樣率、16位 AD 的高速系列 SIRIUS 模塊，支持配置以下類型的前端放大器：

• STG: 通用型前端放大器，支持應變和其他傳感器，接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 電荷/IEPE/電壓信號前端放大器，主要用于連接測量沖擊信號及燃燒分析的壓力傳感器。接頭形式為 BNC。

• HV: 滿足 CATII、CATIII標準的 ±1600V 電壓測量放大器，適用于電動車及變頻器的高速電力測試。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±100V 通用電壓放大器，適用于電動車及變頻器的高速電力測試。接頭形式支持 DSUB9 和香蕉接頭。可連接 DSI 適配器。

GPS/GNSS 和 RTK 定位

• R1DB/R2DB 設備集成的 SBOX 計算機可選配 10 Hz 或 100 Hz GPS 接收器，支持載波相位差分技術（RTK），可用于高精度的（可達 1cm）基于位置的測試和測量應用。

• 配合 GPS 硬件和 RTK 授權，R1DB/R2DB 系統就成為功能強大的汽車數據記錄儀，可用于基于位置的高級測試和測量應用，例如通過噪聲、車輛動力學、制動測試、路譜、ADAS等。

• 對于位置測試的更多信息，您也可以參考 GPS 和 IMU 設備 和 GPS PRO training 教程。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量。花費更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
