R1DB/R2DB 便攜式數據采集是一臺系統結構緊湊的便攜式數據采集系統，內置數據記錄儀、高性能數據處理計算機、多點觸摸顯示器和可插拔電池以實現極大的便攜性。

主要功能：

SIRIUS 技術

R1DB/R2DB 是基于 SIRIUS 數采技術 構建的一體式數據采集系統 。既可選用 DualCoreADC? 技術、160 dB 動態范圍、200 kHz 采樣率的模塊，也可使用 1 MHz 采樣率的高速模塊，甚至可以同時使用上述 2 種模塊。

R2DB機箱可容納 2 塊 SIRIUS 數采板卡，可實現 32個模擬輸入通道、16個計數器/編碼器通道、48個數字通道和2個高速CAN總線端口。 R1DB可以容納 1 塊 SIRIUS 數采板卡，通道數量也是 R2DB 的一半。 通過使用不同的放大器幾乎可以連接所有信號和傳感器。

高性能計算機

R1DB / R2DB 集成了高性能的 SBOX 計算機，標配 Intel Core i3 處理器，可選配升級至 Intel Core i7。搭配 8 GB 內存和高速固態硬盤，性能滿足嚴苛的實時數據處理要求。

R1DB / R2DB SBOX 計算機配備了以下連接和擴展接口：

• 網口： 2x 千兆網口，1x 無線網口。

• USB 3.0: 4x USB 3.0 接口，用于連接數據采集設備如 SIRIUS、DEWE-43A 及周邊外設如鼠標、鍵盤、移動硬盤等。

• EtherCAT 主站接口：用于連接我們的 EtherCAT 總線的數據采集設備，如 KRYPTON 或 SIRIUS。

• HDMI 視頻接口：用于連接顯示器。

• GPS 接收器：可選配集成 10 Hz 或 100 Hz GPS 接收器及獨立的 GPS 車速顯示器。

高亮、高分辨率屏幕

R1DB 和 R2DB 數據采集系統集成了高分辨率 (WXGA)、高亮度的12.1英寸多點觸摸顯示屏。

高質量的顯示屏即使在惡劣的工況下也能為您的精細的顯示效果、很寬的可視角度及足夠的可見性。

標配的 Dewesoft X3 軟件對觸控進行了優化，軟件設置和顯示控件的操作可輕松通過手勢和多點觸控屏幕完成。

R1DB 內置 96 Wh 鋰電池，而 R2DB 內置 192 Wh 鋰電池，以實現極大程度的便攜性。

電池支持熱插拔，這意味著可以在測量期間直接更換電池，無需停止測試并關閉系統。

EtherCAT 擴展

R1DB / R2DB 數據采集系統配備了 EtherCAT 主站端口，可連接我們的基于 EtherCAT 總線的任何設備如 SIRIUS 和/或KRYPTON，進行分布式測量和通道擴展。

EtherCAT端口與內置的硬件同步器連接，能夠?qū)⑺羞B接的EtherCAT 總線數采模塊通道與 R1DB / R2DB 上的數采模塊通道進行同步。EtherCAT 總線設備只需一根電纜就能以菊花鏈方式連接設備，單根電纜即可實現數據傳輸、同步和供電功能。

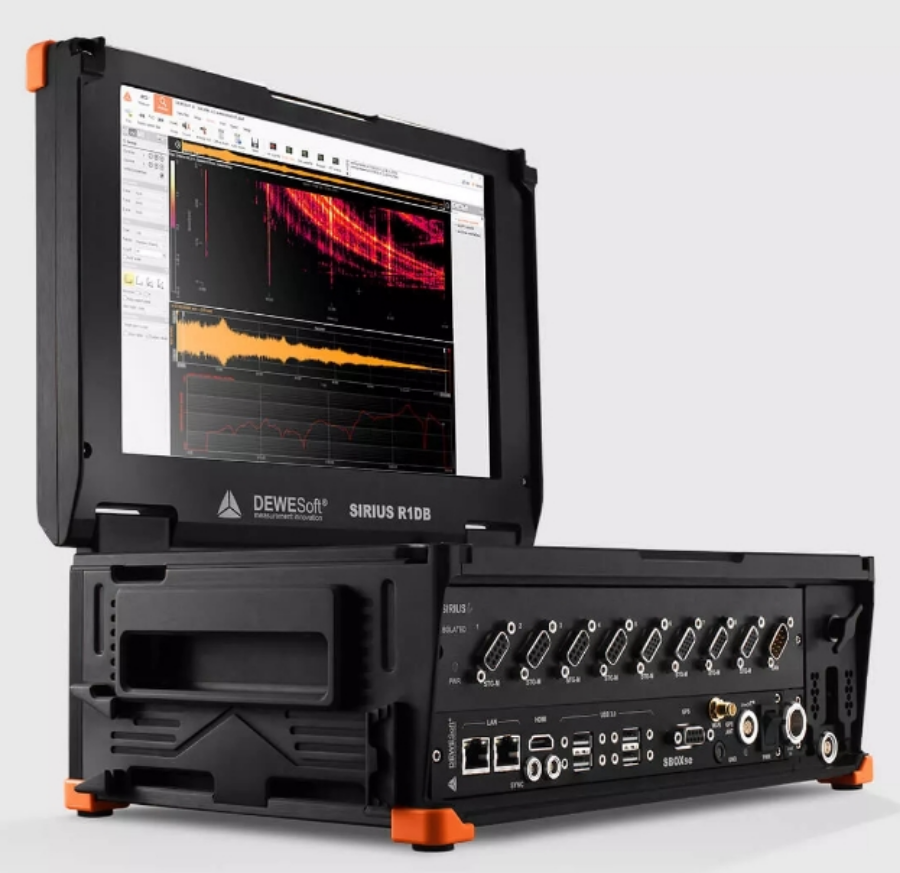

R1DB
便攜式數據采集系統

R1DB 是 R2DB 數據采集系統的微縮版本。它們具有同款的多點觸摸 LED 屏幕、高性能計算機、支持熱插拔電池以及固態硬盤，均實現了很高的便攜性。

R1DB可以容納一塊 SIRIUS 板卡。支持多達 16 個模擬輸入，8 個計數器/編碼器輸入，24 個數字輸入和 1 個高速CAN輸入。

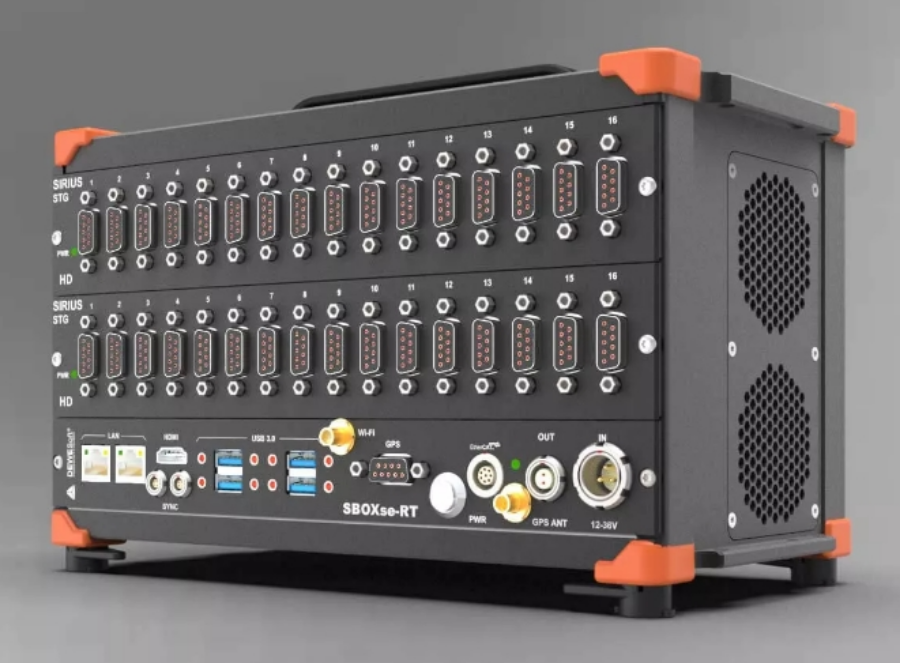

R2

數據采集系統

R2是R2 DB DAQ系統的“精簡”版本。它提供相同的2個插槽，用于安裝最多兩個SIRIUS DAQ切片。與 R2DB不同，R2沒有LCD觸摸屏顯示器，也沒有內置鋰電池。R2 DAQ系統內置高性能SBOX處理計算機，具有英特爾酷睿i3計算機(可選酷睿i7)、8GBRAM (可升級到32 GB)和內部500 GB SSD驅動器(可選1TB)。

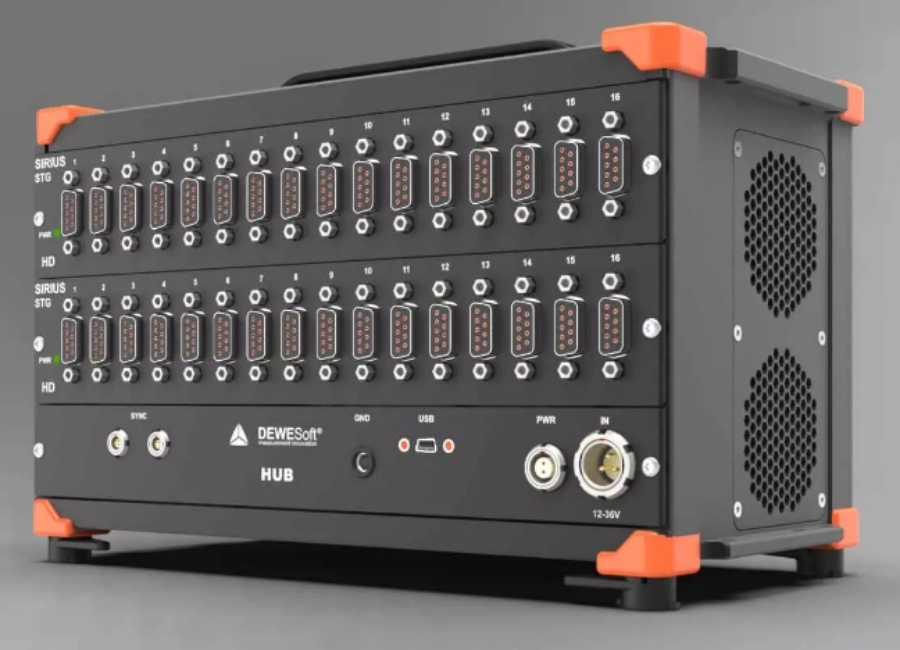

R2-HUB

數據采集系統

如果您喜歡將R2數據采集系統連接到您現有的PC設置，我們提供了一個R2-HUB數據采集系統，而不是內置的SBOX電腦包括USB集線器。R2-HUB DAQ系統可通過附帶的USB2.0電纜連接到任何帶USB端口的外部PC，用于存儲、可視化和分析來自R2系統的數據。

R2-HUB數據采集系統還包括一些額外的擴展端口，如USB和兩個同步端口，這使得R2-HUB數據采集系統可以很容易地通過額外的數據采集設備(如SIRIUS模塊化數據采集片)進行擴展。

DualCoreADC? 放大器

200 kS / s 采樣率、高動態雙 24 位 AD、可達 160 dB 動態范圍。 SIRIUS  DualCoreADC 系列模塊支持配置以下類型的前端放大器：

• UNI：適用于所有應變類型、IEPE 傳感器和高輸入范圍的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 連接器。 與 DSI 適配器兼容。

• STG: 通用、靈活的前端放大器，支持應變和其他傳感器，接頭形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f?？蛇B接 DSI 適配器。

• STGM: 適用于應變測量的通用型放大器，具有很高的性價比。接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: 動態范圍很高的 IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 動態范圍很高的電荷/IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• HV: 適用于電力應用、滿足 CATII、CATIII標準的 ±1200V 電壓測量放大器。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±200V 通用電壓放大器。 接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

• MIC200：用于 200V 極化麥克風的隔離電壓放大器。 提供 L2B7f LEMO 連接器。

高密度放大器

200 kS / s 采樣率、單 24 位 AD、16個輸入通道。SIRIUS 高密度系列模塊性價比更高，支持配置以下類型的前端放大器：

• 16xSTGS: 通用型應變前端放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。

• 16xLV DSUB: 適用于連接多種傳感器的通用型電壓放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 BNC 。

高速放大器

1 MS / s 采樣率、16位 AD 的高速系列 SIRIUS 模塊，支持配置以下類型的前端放大器：

• STG: 通用型前端放大器，支持應變和其他傳感器，接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 電荷/IEPE/電壓信號前端放大器，主要用于連接測量沖擊信號及燃燒分析的壓力傳感器。接頭形式為 BNC。

• HV: 滿足 CATII、CATIII標準的 ±1600V 電壓測量放大器，適用于電動車及變頻器的高速電力測試。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±100V 通用電壓放大器，適用于電動車及變頻器的高速電力測試。接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

GPS/GNSS 和 RTK 定位

R1DB/R2DB 設備集成的 SBOX 計算機可選配 10 Hz 或 100 Hz GPS 接收器，支持載波相位差分技術（RTK），可用于高精度的（可達 1cm）基于位置的測試和測量應用。

配合 GPS 硬件和 RTK 授權，R1DB/R2DB 系統就成為功能強大的汽車數據記錄儀，可用于基于位置的高級測試和測量應用，例如通過噪聲、車輛動力學、制動測試、路譜、ADAS等。

對于位置測試的更多信息，您也可以參考 GPS 和 IMU 設備 和 GPS PRO training 教程。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量。花費更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
