R4 - 緊湊型多通道數據采集系統，多達64個模擬輸入，32個計數器輸入和32個模擬輸出，并內置高性能、高可靠性的數據處理計算機/數據記錄儀。

主要功能：

SIRIUS 數據采集技術

R4 是基于 SIRIUS 數采技術 構建的多通道一體式數據采集系統 。既可選用 DualCoreADC? 技術、160 dB 動態范圍、200 kHz 采樣率的模塊，也可使用 1 MHz 采樣率的高速模塊，甚至可以同時使用上述 2 種模塊。

R4 機箱可容納 8 塊 SIRIUS 數采板卡，可實現 128 個模擬輸入通道、64 個計數器/編碼器通道、192 個數字通道和 8個高速 CAN 總線端口。通過使用不同的放大器幾乎可以連接所有信號和傳感器。

緊湊結構/高通道密度

R4 數據采集系統可配置為：

• 64 個模擬輸入通道,

• 32 個計數器/編碼器通道,

• 96 個數字通道,

• 4 個 CAN 總線通道

• 32 個模擬輸出通道

上述通道都集成在這個小巧堅固的機箱中。多個 R4 數據采集系統可以通過 TCP/IP 連接同步起來，組成上千通道的系統。 如同其他 Dewesoft 數據采集系統一樣，R4 也可以和其他數據采集設備同步使用。

集成高性能計算機

R4 數據采集系統繼承了 SBOX 計算機。SBOX 是高可靠性的基于固態硬盤數據記錄器和實時數據處理計算機的接合。它配置了 Intel Core i7 處理器 ，8 GB 內存和高速固態硬盤。硬件配置為復雜的數學計算提供了足夠的處理能力。即使測量配置了上千個數學通道，SBOX 依然能夠流暢運行并進行實時數據處理。

R4 SBOX 計算機部分配備了常見的連接和擴展接口：

• 網絡接口：2x 千兆網口, 1x 無線網口。

• USB 3.0: 4x USB 3.0 接口用于連接數據采集設備如 SIRIUS、DEWE-43A 及周邊外設如鼠標、鍵盤、移動硬盤等。

• EtherCAT 主站接口：用于連接我們的 EtherCAT 總線的數據采集設備，如 KRYPTON 或 SIRIUS。

• HDMI 視頻接口：用于連接顯示器。

• GPS 接收器：可選配集成 10 Hz 或 100 Hz GPS 接收器及獨立的 GPS 車速顯示器。

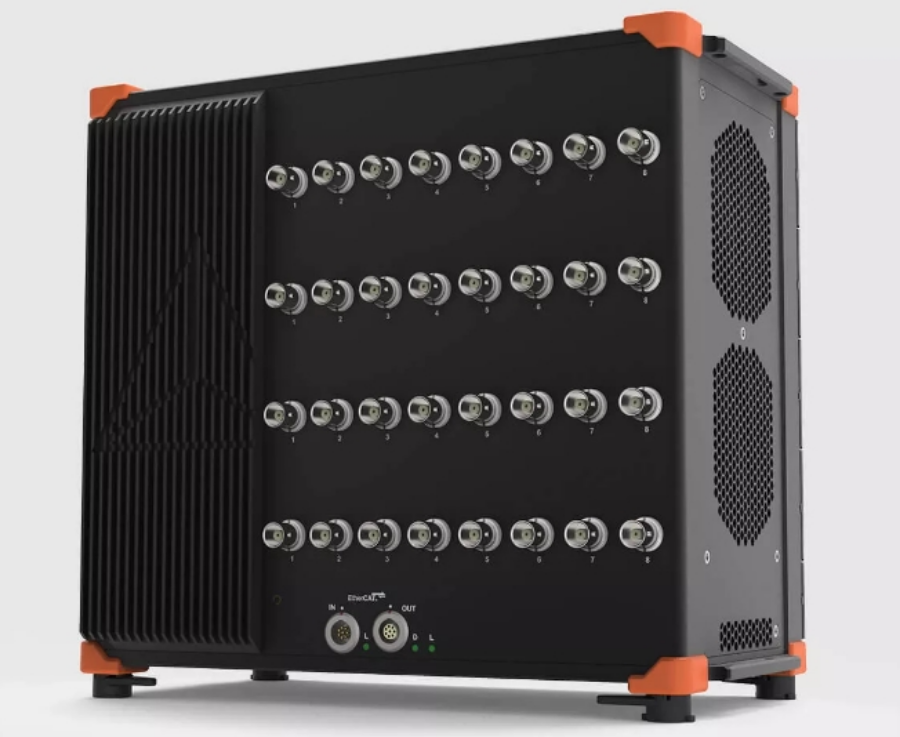

模擬輸出和實時數據輸出

R4 數據采集系統可以配置 32 個模擬輸出通道。 這些輸出通道可以在以下模式下運行：

• 獨立的數字信號調理放大器

• 多通道信號發生器用于模態激振器控制  - 需購買相應軟件授權

• 通道控制

• 數據文件回放

R4rt 數據采集系統額外配置了實時 EtherCAT? 總線，可以將降采樣率數據發送給任意第三方 EtherCAT 主站用于實時控制。R4rt 數據采集系統成為市場上獨有的此類解決方案。如需了解此功能的更多信息，請?jiān)L問 R8rt 數據采集系統頁面。

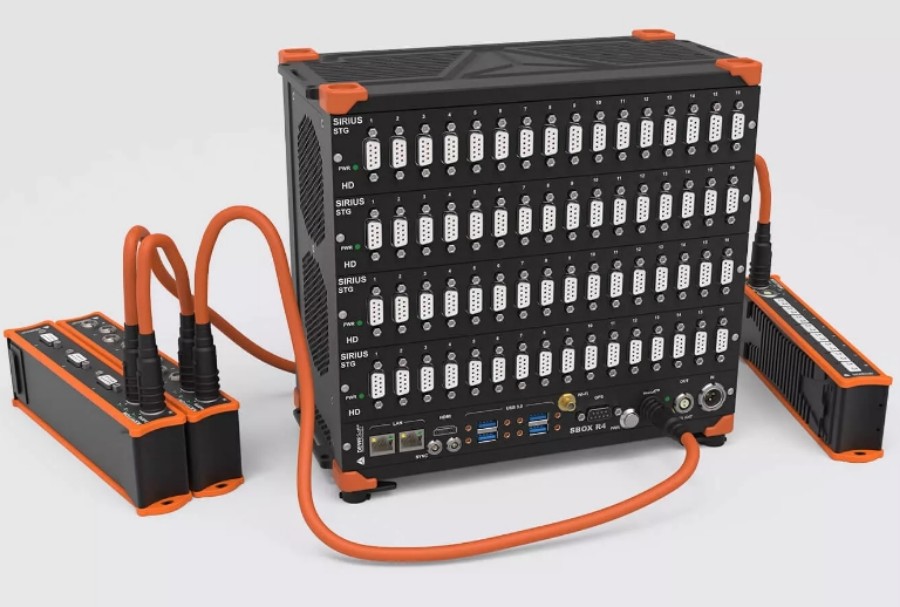

EtherCAT 擴展

R4 數據采集系統配備了 EtherCAT 主站端口，可連接我們的基于 EtherCAT 總線的任何設備如 SIRIUS 和/或 KRYPTON，進行分布式測量和通道擴展。

EtherCAT端口與內置的硬件同步器連接，能夠?qū)⑺羞B接的EtherCAT 總線數采模塊通道與 R4 數據采集系統的模塊通道進行同步。EtherCAT 總線設備只需一根電纜就能以菊花鏈方式連接設備，單根電纜即可實現數據傳輸、同步和供電功能。

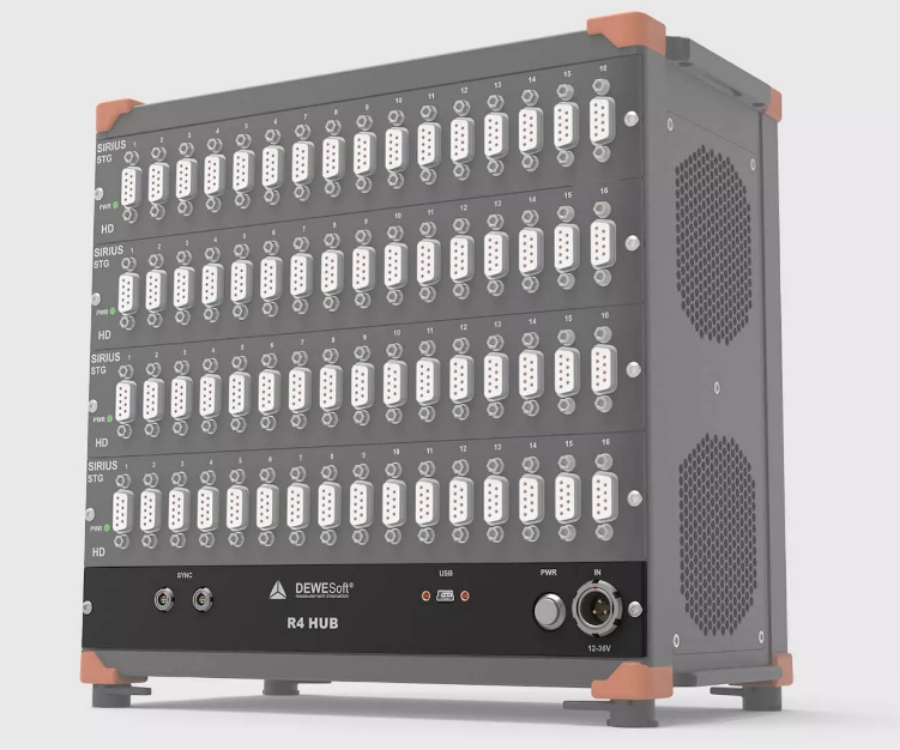

R4-HUB 數據采集系統，USB 總線數據輸出

如果希望使用自己的計算機對 R4 數據采集系統進行設置采集，可以使用我們的 R4-HUB 數據采集系統，設備取消了集成的 SBOX 計算機部分，取而代之的是一個工業級的 USB HUB。R4-HUB 數據采集系統可以通過標配的 USB 2.0 線纜通過 USB 接口和任意計算機進行連接，對 R4 采集系統的通道進行設置、存儲、顯示和分析等操作。

R4-HUB 數據采集系統除了 USB 接口外還有 2個同步接口，這樣 R4-HUB 數據采集系統就可以和其他數據采集產品如 SIRIUS 數據采集模塊等配合使用，擴展通道數量。

DualCoreADC? 放大器

200 kS / s 采樣率、高動態雙 24 位 AD、可達 160 dB 動態范圍。 SIRIUS  DualCoreADC 系列模塊支持配置以下類型的前端放大器：

• UNI：適用于所有應變類型、IEPE 傳感器和高輸入范圍的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 連接器。 與 DSI 適配器兼容。

• STG: 通用、靈活的前端放大器，支持應變和其他傳感器，接頭形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f?？蛇B接 DSI 適配器。

• STGM: 適用于應變測量的通用型放大器，具有很高的性價比。接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: 動態范圍很高的 IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 動態范圍很高的電荷/IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• HV: 適用于電力應用、滿足 CATII、CATIII標準的 ±1200V 電壓測量放大器。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±200V 通用電壓放大器。 接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

• MIC200：用于 200V 極化麥克風的隔離電壓放大器。 提供 L2B7f LEMO 連接器。

高密度放大器

200 kS / s 采樣率、單 24 位 AD、16個輸入通道。SIRIUS 高密度系列模塊性價比更高，支持配置以下類型的前端放大器：

• 16xSTGS: 通用型應變前端放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。

• 16xLV DSUB: 適用于連接多種傳感器的通用型電壓放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 BNC 。

高速放大器

1 MS / s 采樣率、16位 AD 的高速系列 SIRIUS 模塊，支持配置以下類型的前端放大器：

• STG: 通用型前端放大器，支持應變和其他傳感器，接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 電荷/IEPE/電壓信號前端放大器，主要用于連接測量沖擊信號及燃燒分析的壓力傳感器。接頭形式為 BNC。

• HV: 滿足 CATII、CATIII標準的 ±1600V 電壓測量放大器，適用于電動車及變頻器的高速電力測試。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±100V 通用電壓放大器，適用于電動車及變頻器的高速電力測試。接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

GPS/GNSS 和 RTK 定位

• R1DB/R2DB 設備集成的 SBOX 計算機可選配 10 Hz 或 100 Hz GPS 接收器，支持載波相位差分技術（RTK），可用于高精度的（可達 1cm）基于位置的測試和測量應用。

• 配合 GPS 硬件和 RTK 授權，R1DB/R2DB 系統就成為功能強大的汽車數據記錄儀，可用于基于位置的高級測試和測量應用，例如通過噪聲、車輛動力學、制動測試、路譜、ADAS等。

• 對于位置測試的更多信息，您也可以參考 GPS 和 IMU 設備 和 GPS PRO training 教程。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量?；ㄙM(fèi)更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
