• 分布式數據采集系統：KRYPTON DAQ模塊設計用于分布式測量，這樣可以在更接近傳感器的位置進行數據采集。與傳統的DAQ系統相比，這帶來了許多優勢。 KRYPTON模塊可支持單個輸入通道。

• EtherCAT 數據采集系統:  KRYPTON模塊通過總線速度為100Mb的 EtherCAT協議 使用單根電纜連接就可以以進行數據傳輸，數據同步和電源供電。

• 模塊間距離可達100m：KRYPTON單元可分布在廣闊區域，數據采集系統節點之間距離可達100米。

• 防護等級IP67：所有KRYPTON模塊均具有IP67防護等級，可在極端天氣和惡劣環境下進行測試。

• 1、3、4、8和16通道模塊：KRYPTON 數據采集系統模塊具有各種配置，從微小的單通道模塊到更大的16通道模塊。儀器可以向下分配到單個通道。

• 高達20 kHz/通道的采樣率：多通道KRYPTON DAQ模塊可以實現高達20 kS /秒的采樣率，而KRYPTON ONE單通道則可以高達40 kS /秒。

• 通用模擬量輸入：提供通用模擬輸入，以及配合使用DSI適配器可以接收電壓和全橋/半橋/1/4橋信號以及IEPE、電荷、熱電偶、RTD、電流、電阻和LVDT信號。

• 終身免費升級的軟件：易于使用，但功能非常強大，其中包括屢獲殊榮的DEWESoftX軟件。該軟件提供終生免費升級，并且沒有隱藏成本，為您帶來直觀的配置，智能傳感器，高級存儲和分析功能。

EtherCAT分布式數據采集

KRYPTON數據采集系統正在使用基于EtherCAT協議技術的100 Mbit數據鏈路?？焖贁?shù)據總線允許將許多KRYPTON單元以菊花鏈形式鏈接到單個測量鏈中。在鏈的末端，RJ45電纜用于插入PC計算機的以太網端口或更堅固的特殊8針LEMO連接器，以連接到功能強大的強大計算機，例如：KRYPTON CPU, SBOX, R2DB, R4 or R8.

EtherCAT帶來了另一個巨大的優勢-零配置。 KRYPTON設備不需要任何復雜的IP設置。只需將它們連接到PC上，Dewesoft X軟件將自動識別并設置設備。

數據傳輸，電源供電和同步信號僅需一根電纜，可達100m（300英尺）的距離內連接模塊和放大器。

小巧靈活的數據采集

KRYPTON數據采集模塊設計小巧，堅固且模塊化，特別適合在任何環境下進行現場測量。 KRYPTON模塊的小尺寸使其可以完美地安裝在狹窄的地方，并且可以放置在傳感器附近。

傳統的數據采集系統需要許多輸入通道的大箱子，這意味著需要長時間且昂貴的傳感器電纜才能執行數據采集。

KRYPTON采用與上相反的方法。我們保留了與其他Dewesoft數據采集系統相同的優勢，如即插即用和傳感器自動檢測），但借助KRYPTON，我們使數據采集系統更接近數據的原點-靠近傳感器。這大大降低了傳感器布線的成本，接線錯誤的機會，并大大提高了信號質量。

堅固耐用的數據采集

KRYPTON DAQ模塊非常堅固。我們用鋁磚加工每個零件，并安裝工業級電子設備。然后用導熱和電絕緣的橡膠密封單元。之后，我們在KRYPTON機箱周圍增加了橡膠緩沖，以進一步保護設備免受沖擊。結果是達到IP67的防護等級。裝置防水，防震，并能承受高達100G的沖擊。

RYPTON可以在極端惡劣的環境下工作，額定工作溫度范圍為-40°C至+ 85°C。

我們實驗室進行了大量的嚴密測試，可確保設備在極端條件下的無憂測試。

高端信號調理

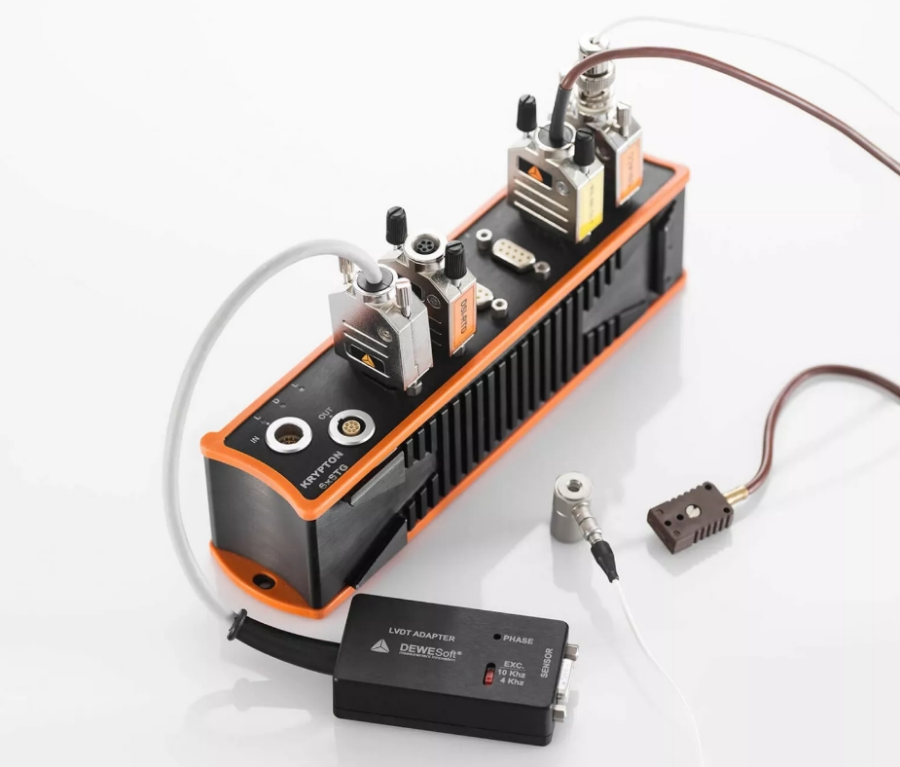

KRYPTON不僅小巧耐用，而且具有用于精確信號測量的高質量模擬放大器。幾乎所有傳感器都可以使用一系列不同的模塊：

• STG：通用差分或單端電壓輸入以及全橋/半橋/1/4橋輸入。提供1、3和6路通道配置。與DSI適配器兼容。

• TH/TH-HS： TH / TH-HS：通用隔離熱電偶輸入模塊。 接受所有熱電偶類型。 提供 8 通道和 16 通道，可選擇高速配置和作為高壓單通道

• RTD：通用差分 PTx 溫度、電阻和電壓輸入模塊。 提供 8 通道配置

• LV：隔離型電壓輸入模塊。提供1、4和8路通道配置。

• LA：隔離型低電流測量模塊。提供8路通道配置。

• ACC：IEPE加速度計和麥克風輸入單元為1、4和8路通道配置

• DI / DO： 數字量I / O模塊。可用于 4xDI, 4xDO, 16xDI, 16xDO 或 8xDI/8xDO 通道配置 .

• AO： 單通道模擬輸出配置

• CNT：1 和 4 通道 SUPERCOUNTER? 模塊。

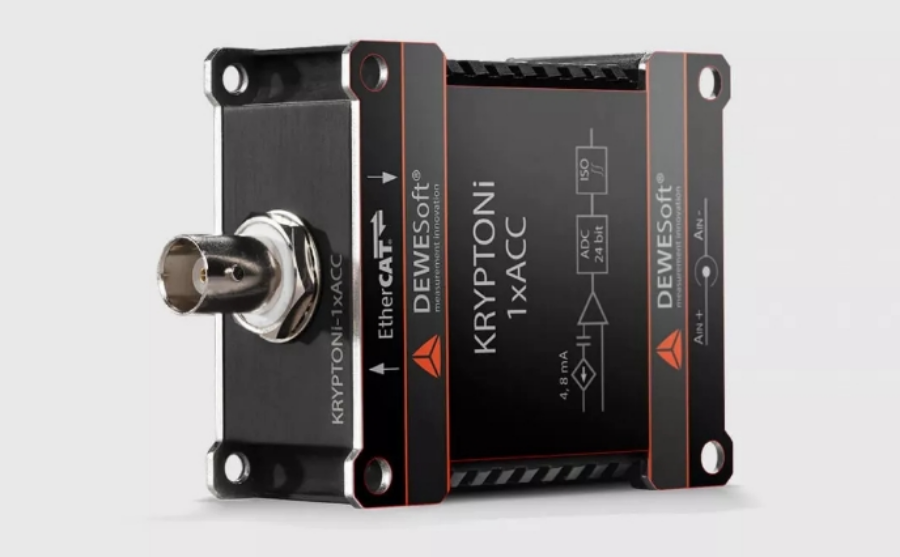

KRYPTON ONE單通道數據采集

KRYPTON ONE是KRYPTON系列產品線中堅固型DAQ模塊。 KRYPTON ONE是小型的IP67數據采集系統模塊。袖珍尺寸允許將模塊安裝在緊靠傳感器的緊緊位置。單元是高度可分配的，并通過單根電纜連接以實現電源供電，數據傳輸和時鐘同步。

KRYPTON ONE 數據采集模塊與KRYPTON、 SIRIUS 以及其他Dewesoft 數據采集系統彼此完全兼容。

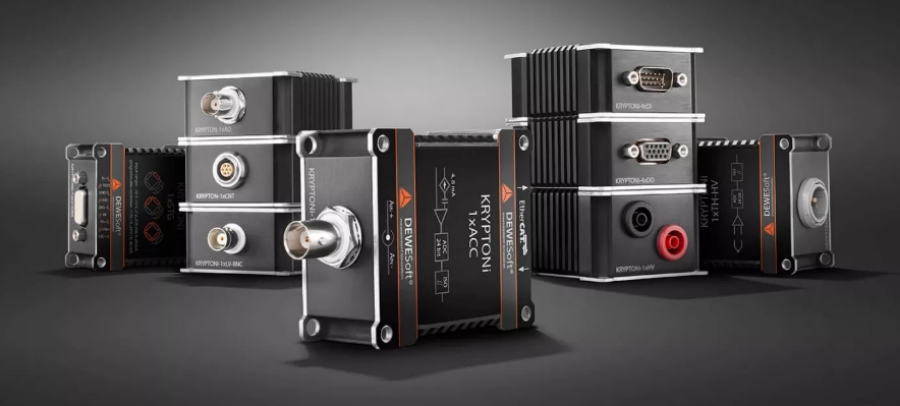

KRYPTON ONE模塊

可用的KRYPTON ONE模塊

• ACC： 隔離型IEPE和電壓輸入

• STG： 隔離型通用電壓和應變計輸入

• LV： 隔離型通用電壓輸入

• DI： 數字輸入

• DO： 數字輸出

• AO： 模擬量輸出

• CNT： 計數器/編碼器/數字輸入

• CAN：CAN總線輸入

• HV： 高達±1000V的隔離型高壓輸入

• TH-HV： 熱電偶輸入，用于高壓電勢

KRYPTON ONE模塊的主要特性

• 高速的KRYPTON：單通道架構允許40kS/s采樣率。

• 隔離：所有模擬KRYPTON one模塊都完全隔離。

• 電流輸入：1路STG調理包括用于兩個電流輸入范圍（20 mA，2 mA）的內部分流器。

• 大電流驅動器：4路DO模塊能夠支持2A電流以驅動高負載設備。

• 易于堆疊：可以將模塊堆疊在一起，并使用M4內六角螺釘擰緊。

數據采集系統同步

KRYPTON數據采集硬件能夠采集不同信號，例如電壓，電橋，IEPE，熱電偶，數字信號等。使用隨附的Dewesoft X3軟件，您可以輕松地從其他接口（如GPS，F(xiàn)lexray，以太網，串行，PCM遙測等）獲取數據。

即使每個數據源可以具有不同的采樣率（每個通道都可以選擇軟件），所有數據始終可以完美地同步到微秒的精度。 KRYPTON模塊之間的同步通過與電源和數據相同的電纜進行。

KRYPTON數據采集系統模塊也可以與我們的高速USB數據采集系統設備（如 SIRIUS, MINITAURs 或 DEWE-43A）組合并同步使用。為此，我們有一個名為EtherCAT Sync Junction的小型附件。此附件將提供用于同步的時鐘源、也可以連接和使用外部定時源，如GPS或IRIG。

與第三方實時EtherCAT主站配合使用

整個KRYPTON產品線可與任何第三方實時EtherCAT主站一起使用，以進行實時數據采集和控制應用

由于KRYPTON提供了完美的信號調理功能，并提供了非常堅固的分布式設備，因此它是一款完美的設備，可用于大多數苛刻的實時測試和控制應用中。

有關如何將 KRYPTON 與實時控制器集成的更多詳細信息，請參閱文章將數據采集與實時控制系統相結合。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量?；ㄙM更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
