R3 - 19'' 機架安裝數采系統是一臺基于標準計算機機箱的機架安裝數采系統，可插入 3 塊 SIRIUS 數據采集板卡。計算機及附件維修升級更加便宜和方便。

主要功能：

SIRIUS 數據采集技術

R3 是基于 SIRIUS 數采技術 構建的一體式數據采集系統 。既可選用 DualCoreADC? 技術、160 dB 動態范圍、200 kHz 采樣率的模塊，也可使用 1 MHz 采樣率的高速模塊，甚至可以同時使用上述 2 種模塊。

R3 機箱可容納 3 塊 SIRIUS 數采板卡，可實現 48 個模擬輸入通道、24 個計數器/編碼器通道、72 個數字通道和 3個高速CAN總線端口。通過使用不同的放大器幾乎可以連接所有信號和傳感器。

升級方便，價格低廉

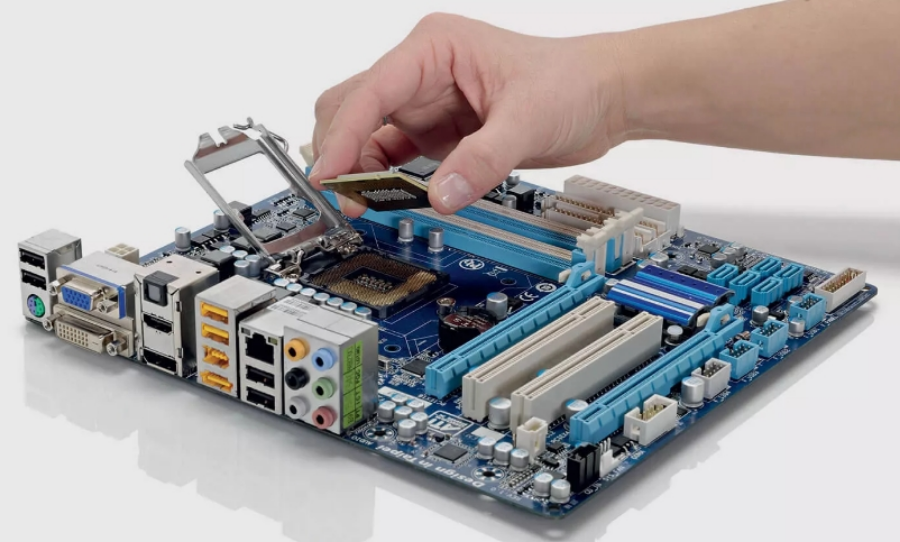

R3 數據采集系統使用標準機箱和主板，用戶可以方便的對計算機部分進行 DIY 升級。

CPU、內存、顯卡、硬盤都可以更換或升級，甚至 SIRIUS 數采板卡也可以插拔更換。

19'' 機架安裝

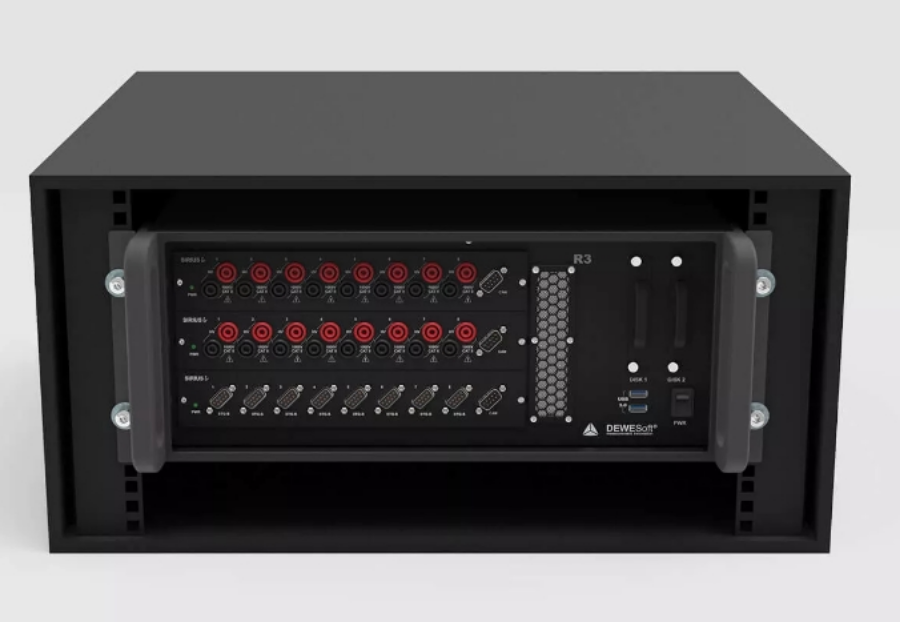

R3 可輕松安裝到 19 寸機柜中。鋁合金機箱配備了把手，側邊可通過螺孔或側邊滑軌進行固定，方便操作。

DualCoreADC? 放大器

200 kS / s 采樣率、高動態雙 24 位 AD、可達 160 dB 動態范圍。 SIRIUS  DualCoreADC 系列模塊支持配置以下類型的前端放大器：

• UNI：適用于所有應變類型、IEPE 傳感器和高輸入范圍的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 連接器。 與 DSI 適配器兼容。

• STG: 通用、靈活的前端放大器，支持應變和其他傳感器，接頭形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f?？蛇B接 DSI 適配器。

• STGM: 適用于應變測量的通用型放大器，具有很高的性價比。接頭形式為 DSUB9 。可連接 DSI 適配器。

• ACC: 動態范圍很高的 IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 動態范圍很高的電荷/IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• HV: 適用于電力應用、滿足 CATII、CATIII標準的 ±1200V 電壓測量放大器。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±200V 通用電壓放大器。 接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

• MIC200：用于 200V 極化麥克風的隔離電壓放大器。 提供 L2B7f LEMO 連接器。

高密度放大器

200 kS / s 采樣率、單 24 位 AD、16個輸入通道。SIRIUS 高密度系列模塊性價比更高，支持配置以下類型的前端放大器：

• 16xSTGS: 通用型應變前端放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。

• 16xLV DSUB: 適用于連接多種傳感器的通用型電壓放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 BNC 。

高速放大器

1 MS / s 采樣率、16位 AD 的高速系列 SIRIUS 模塊，支持配置以下類型的前端放大器：

• STG: 通用型前端放大器，支持應變和其他傳感器，接頭形式為 DSUB9 ?？蛇B接 DSI 適配器。

• ACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。

• CHG: 電荷/IEPE/電壓信號前端放大器，主要用于連接測量沖擊信號及燃燒分析的壓力傳感器。接頭形式為 BNC。

• HV: 滿足 CATII、CATIII標準的 ±1600V 電壓測量放大器，適用于電動車及變頻器的高速電力測試。香蕉接頭。

• LV: 適用于連接電流傳感器和其他傳感器的多功能 ±100V 通用電壓放大器，適用于電動車及變頻器的高速電力測試。接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量?；ㄙM(fèi)更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
