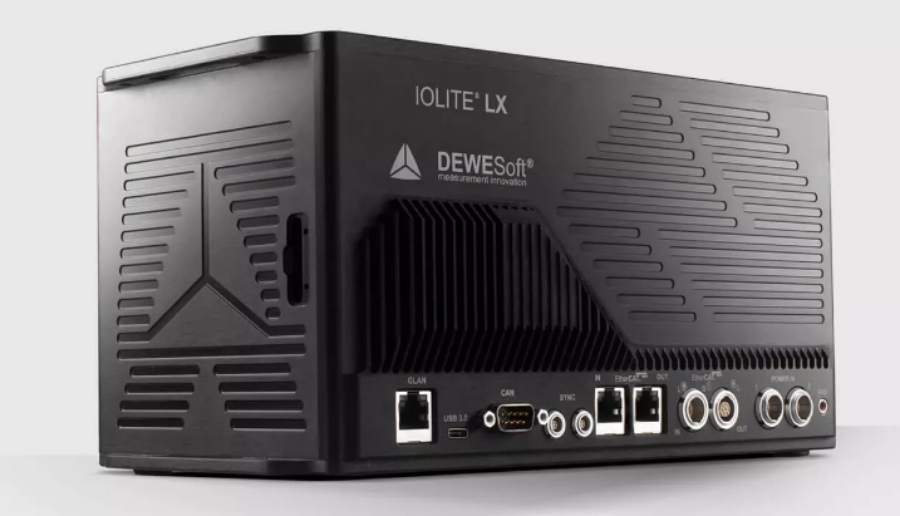

IOLITE LX - 嵌入式數據采集系統

IOLITE LX - 嵌入式數據采集系統是一款基于Linux的開放式架構的低功耗ARM處理器的嵌入式數據采集系統。IOLITE LX可以同時作為獨立的數據記錄器、實時控制系統和信號調理前端。

詳細介紹

主要特點

嵌入式處理器：內置Linux操作系統和DewesoftRT系統的雙核1.5 GHz的ARM處理器非常適合嵌入式應用，如數據記錄、云數據采集和實時控制。
數據存儲：32 GB 內部存儲空間可擴展至 1 TB SD 卡或 USB Type-C 外部 HDD 或 SSD，可用于存儲大量數據。
低功耗：功能強大，但可為以非常低的功耗工作，使其成為任何測量應用的理想選擇。
高端信號調理：IOLITE LX提供與 IOLITE數據采集和實時控制系統相同的高端信號調理模塊。放大器可用于電壓、電流、電阻、應變計、電橋、數字計數器、RTD、熱電偶。

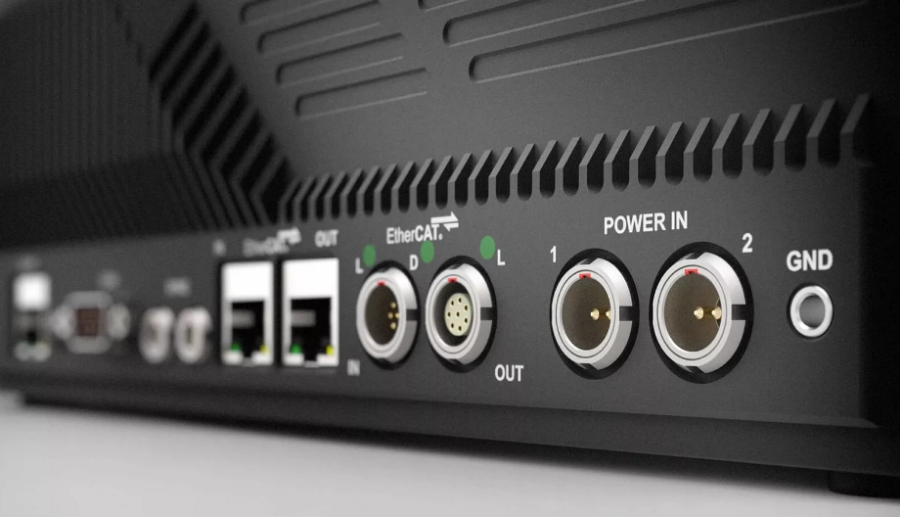

冗余電源：冗余電源可以在可用電源之間無縫切換，即使在苛刻的測試應用中也可提供不間斷的供電。
外部主模式：可以將EtherCAT?主總線切換為外部模式，而不是由Dewesoft RT內部使用，從而可以像常規IOLITE系統一樣使用IOLITE LX，以對運行DewesoftX DAQ軟件的計算機進行全速數據采集。
次EtherCAT總線：次EtherCAT總線可并行使用，可以將實時數據提供給任何第三方控制系統。
良好的兼容性：標準數據接口可用于將數據傳輸?shù)蕉喾N標準數據接口實時控制器，如云服務器，工業4.0客戶端，例如EtherCAT?，OPC UA，XCP和CAN。
包含免費終身升級的軟件：隨附屢獲殊榮、易于使用、功能非常強大的DewesoftX數據采集軟件。該軟件提供終生免費升級，并且沒有隱藏成本，為您帶來直觀的配置，智能傳感器，高級存儲和分析功能。

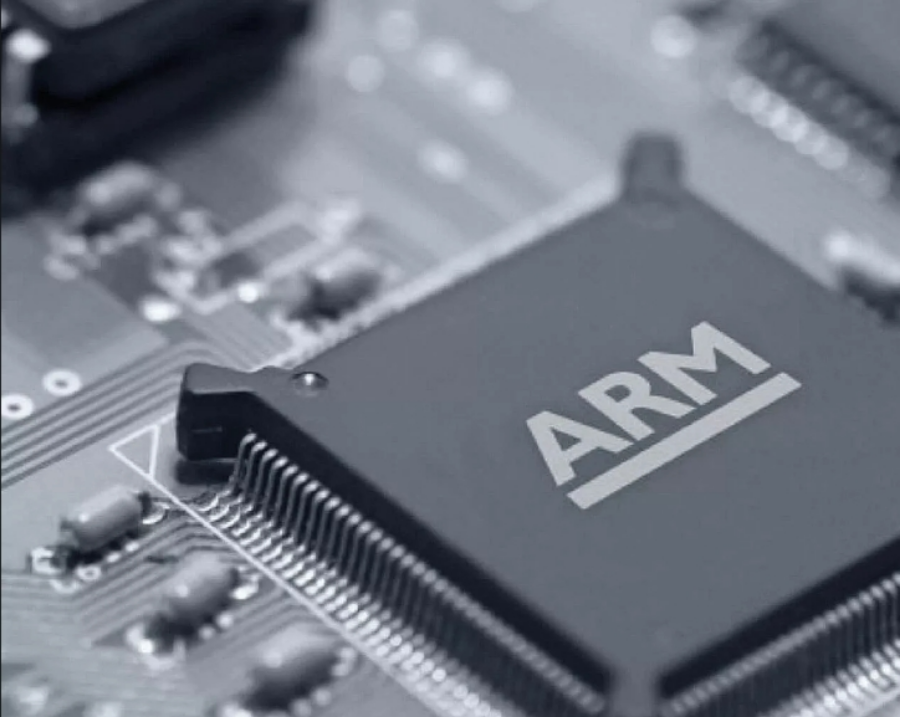

低功耗ARM處理器和Linux操作系統的嵌入式數據采集系統

Dewesoft設備有史以來第一次使用嵌入式低功耗ARM處理器。那是什么處理器......

得益于移動設備的尖端技術，集成ARM的CPU可以執行強大的功能，并且運行所有這些功能只消耗非常低的功耗。

ARM處理器在Linux OS上運行全新的Dewesoft RT數據采集軟件。 Linux OS，ARM CPU技術和Dewesoft RT的結合使IOLITE LX成為了極為靈活的設備，其可用于獨立的數據記錄儀，實時控制系統，或者只是云或工業 4.0的信號調理系統?？赡苄允菬o限的，我們才剛剛開始！

IOLITE LX將不斷獲得免費的軟件和固件升級，以啟用新功能。我們將一如既往地傾聽客戶的需求，并指導我們的研發路線圖以整合這些需求。 IOLITE LX不僅僅是一個標準的數據采集系統。這是一個會不斷發展壯大的平臺！

Dewesoft RT 嵌入式數據采集軟件

Dewesoft RT是一種新的嵌入式數據采集軟件，可在IOLITE內置ARM處理器支持的Linux操作系統平臺上運行。

Dewesoft RT是由數據采集，通道配置，數據存儲和標準接口支持（XCP，CAN，USB，以太網和EtherCAT）的少量核心組件組成。它非常靈活且可擴展，因為其模塊化體系結構使其可以輕松，快速地適應和更改以適應特定的應用程序或任務。

Dewesoft RT能夠進行非常快速的數據傳輸，實時操作（例如實時控制）或看門狗功能。 Dewesoft RT功能將根據應用程序的要求隨著時間而增長。如果您有應用要求，與我們聯系。

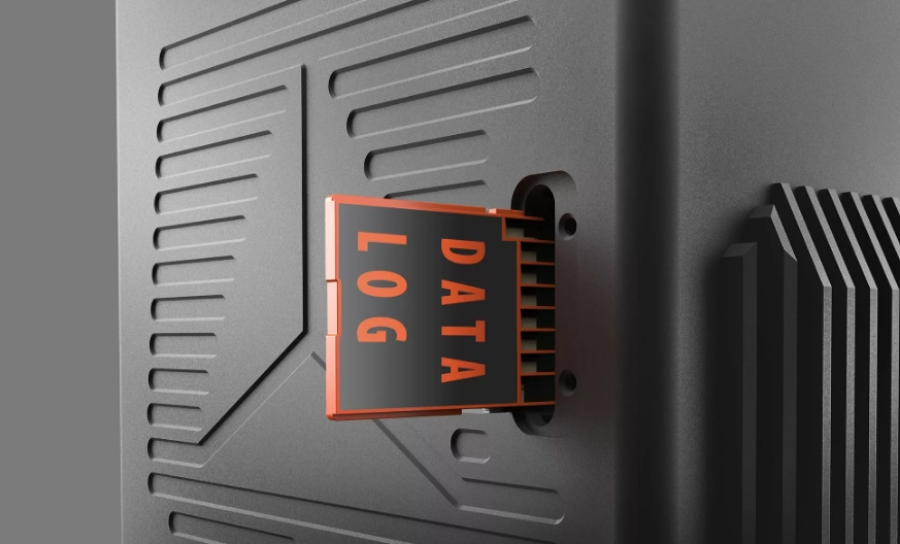

內置存儲卡的獨立數據記錄儀

IOLITE LX 具有 32 GB 的內部數據存儲空間。除此之外，我們還提供了一個存儲擴展槽，支持高達 1 TB 的標準 SD 卡和一個用于外部驅動器的 USB Type-C 端口。

它能夠以高采樣率存儲任意數量的通道數據，非常適合嵌入式數據采集。

采集的數據可與監控系統并行使用，例如Dewesoft 歷史時間數據庫，SCADA系統或云數據服務。

任何人都可以使用隨附的功能強大且屢獲殊榮的Dewesoft X 數據采集機分析軟件來查看和分析存儲的文件。

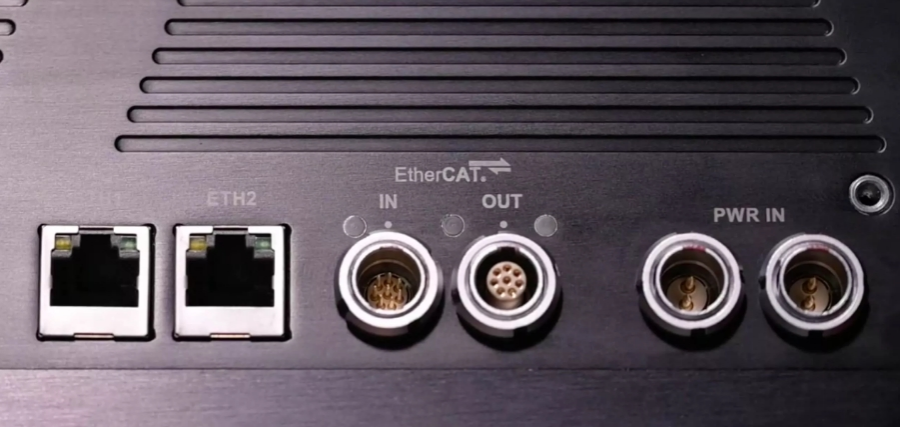

冗余的EtherCAT總線

每個IOLITE數據采集系統都配備有兩個并行工作的完全獨立的EtherCAT總線系統。

主總線

主總線用于通過Dewesoft X數據采集軟件進行完美時域信號同步采集。 IOLITE LX通過任何EtherCAT RJ45電纜連接到運行DewesoftX數據采集軟件的PC，并將任意數量的輸入和輸出通道高速傳輸?shù)絇C的硬盤中。

次總線

IOLITE的次EtherCAT總線應用于下面的兩種方式：

低延遲數據采集前端接口，可與任意第三方兼容EtherCAT實時控制器配合使用

用于關鍵DAQ應用中冗余第3方數據采集系統的附加總線。

完美支持標準數據接口

使用IOLITE LX自帶的標準數據協議，采集的數據可用于其他數據系統或控制器：

EtherCAT是實時控制應用的行業標準。 IOLITE LX使用兩個并行的EtherCAT總線。當切換到外部主機模式時，主EtherCAT總線用于全速數據采集到計算機，而次總線則主要用于向任何第三方控制系統實時提供數據。

OPC UA 是工業4.0應用的領先標準。可以將數據實時提供給SCADA，ERP和MES系統以及移動客戶端。

CAN and XCP on Ethernet 基于以太網的CAN和XCP以極小的延遲將數據實時提供給 ETAS INCA 或Vector CANape 等ECU校準軟件。

完美的信號調理

IOLITE提供出色的信號調理。通過其輸入和輸出模塊，您可以測量電壓，電流，應變，應力，振動，聲音，溫度，數字，計數器等信號。

經過驗證的高質量數據采集硬件與屢獲殊榮的DewesoftX數據采集軟件相結合，可以進行數據采集而不會丟失任意一個數據點。它還提供了出色的數據可視化和處理功能。

數據可以存儲在時序數據庫中，并使用OPC UA或XCP等標準接口傳輸給SCADA系統，真正支持Industry 4.0應用程序。

支持一系列的行業標準接口的現有Dewesoft X數據采集軟件使IOLITE成為注重價格的測量和控制任務的理想選擇。

IOLITEr-4xCNT
4通道超級計數器采集模塊

IOLITE-4xCNT是一個4通道計數器模塊。

每個通道均可使用獲得專利的超級計數器? 技術技術進行3個數字輸入，1個事件計數器，編碼器，周期，脈寬，占空比以及精確的頻率和角度測量。

支持的計數器模式是計數，波形定時，編碼器和齒輪齒傳感器。

此外，IOLITE-4xCNT還可以給傳感器供電（+5 V / 100 mA，+ 12 V / 50 mA）。

IOLITE-4xCNT的輸入接口是Lemo 1B 7針。

計數器輸入是動平衡，階次跟蹤和扭振測量等應用的理想選擇。

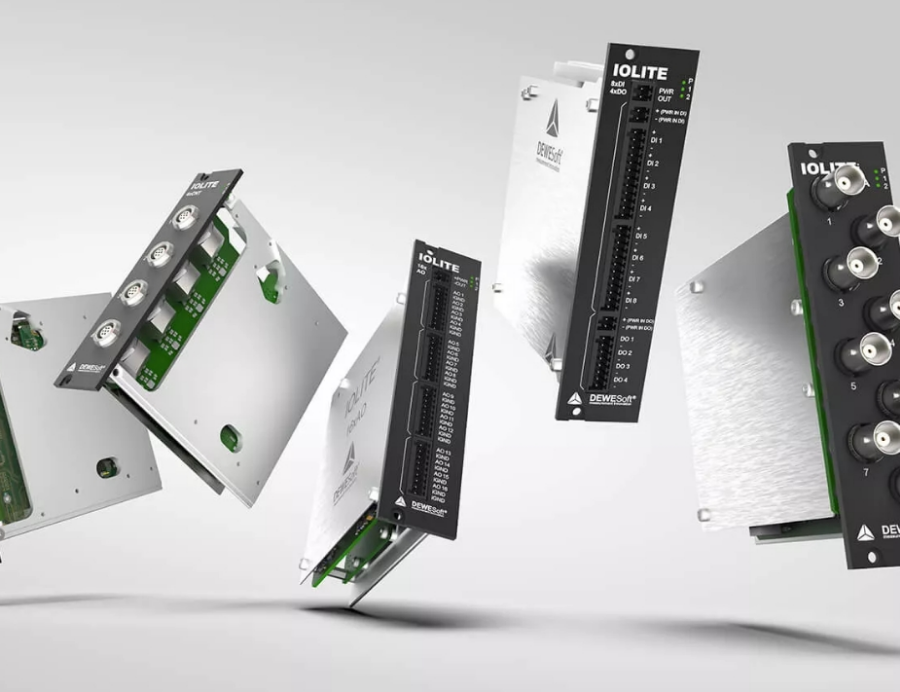

IOLITE LX 數據采集模塊

IOLITE LX機箱具有配置8個IOLITE插槽，每款機箱均可插入高質量的輸入和輸出模塊。目前，下面的采集模塊可供選擇：

6xSTG: 通用模擬和應變計放大器。 6xSTG：通用仿真和應變計放大器。
8xSTGS： 8通道應變儀模塊。支持全，半，四分之一電橋和電位計配置。
8xLV: 隔離型8通道低電壓采集模塊。該模塊具有高精度，通道間和通道對地高隔離，是通用電壓信號采集模塊的完美選擇。
16xLV：16通道電壓輸入模塊，帶接線盒連接器，通道與地面隔離。
8xLA：帶BNC或端子塊連接器的8通道隔離電流輸入模塊。
8xTH: 隔離型通用熱電偶采集模塊。支持任何熱電偶類型的傳感器。
8xRTD: 隔離型通用PTx溫度，電阻和電壓采集模塊。
16xAO：16通道模擬量輸出模塊，用于具有±10 V電壓輸出通道的工業應用。
4xCNT: 4通道采用超級計數器計數器信號采集模塊。

所有IOLITE DAQ模塊都配備了兩個并行的獨立EtherCAT總線，用于DAQ和實時控制。

IOLITEr-6xSTG
通用應變采集模塊

6通道差分通用模擬量采集，每通道采樣率20 kS/sec. 該模塊可采集以下信號:

高達50 V的模擬電壓信號
全橋、半橋、1/4橋應變信號
電位計

它還具有獨立于通道的可程控的激勵電源為傳感器供電。

IOLITEr-8xSTGS
8 通道應變計模塊

IOLITE-8xSTGS 是一個 8 通道應變計模塊，支持全橋、半橋和四分之一橋配置以及電位計模式。該模塊具有長期穩定性和低功耗的特點。

主要特點：

Predefined bridge ranges are 2 mV/V, 20 mV/V, 200 mV/V (free programmable between 2 mV/V and 1000 mV/V).
用戶可選擇 1 V、2 V 或 5 V 的激勵電壓。
New 24-bit oversampled sigma-delta analog-to-digital converter which features an option for low latency Sinc5 filter - perfect solution for control applications.
軟件可選的內部 100 kΩ 分流電阻器，可用于正或負支路。
Dewesoft X 軟件支持分流、短路、傳感器平衡和引線補償。
支持 TEDS。
提供兩種不同的輸入連接器類型：端子塊和 D-SUB37。

IOLITEir-8xLV
隔離型低電壓采集模塊

隔離型8通道低電壓采集模塊。IOLITE-8xLV具有高精度、通道間和通道對地高隔離的特點，是采集通用電壓信號的完美選擇。

IOLITE-8xLV模塊主要特點:

兩個輸入量程: ±100 V and ±10 V，也可選輸入量程：±10 V and ±1 V。
8通道同步采集，采樣率高達20 kS/sec。
帶有抗混疊濾波，截止頻率26 kHz (3階巴特沃斯)。
兩種接口可選：BNC或接線端子。

IOLITEr-16xLV
16通道電壓模塊

16 通道電壓模塊。IOLITE-16xLV 是通用電壓測量模塊的完美選擇。

Main highlights of IOLITE-16xLV DAQ module:

16 個同步采樣通道
Terminal block connector
Input voltage ranges: ±200V/±10V (IOLITE-16xLV) or ±20V/±1V
24bit delta-sigma ADC
通道對地隔離
Common mode voltage: 200V
Input impedance: 1 MOhm
Noise floor: -100dB

IOLITEir-8xLA
8通道電流輸入模塊

8 通道電流輸入模塊，內置分流電阻器。IOLITEir-8xLA 是電流測量的完美選擇。

IOLITEir-8xLA 主要特點:

24-bit oversampled SAR ADC.
8 simultaneously sampled channels - 20k, 10k, 5k, 2k, 1k, 500, 200, 100 S/s (software-selectable).
BNC or terminal block connector.
Input current ranges: ±20 mA/±2 mA.
通道間電流隔離。
Input impedance: 50 Ohm.
Noise floor: -100dB.

IOLITEir-8xTH
通用熱電偶采集模塊

隔離型通用熱電偶采集模塊可以支持任意熱電偶類型- 如K, J, T, R, S, N, E, C, U, B.

軟件具有傳感器斷點檢測以及硬件LED指示燈的功能。

IOLITEir-8xRTD
通用鉑電阻采集模塊

8個隔離的通用PTx溫度，電阻和電壓輸入通道，適用于PT型

PT100
PT200,
PT500,
PT1000,
PT2000

軟件具有傳感器斷點檢測以及硬件LED指示燈的功能。

IOLITEr-16xAO
16 通道模擬輸出模塊

IOLITE-16xAO 是一款專為工業應用設計的 16 通道模擬輸出模塊。它是信號調節的完美工具。

該模塊提供 16 個 ±10 V 范圍內的模擬電壓輸出通道，輸出與主電源接地電氣隔離。

此外，PWR OUT 引腳可以使用電流限制為 2 A 的非隔離電源電壓。

IOLITE-16xAO 的輸入連接器是 OMNIMATE Signal SL 系列接線端子。IOLITE-16xAO 模塊具有 9 針接線端子連接器，間距為 2.50 mm，用于模擬輸出。9 引腳連接器組上的 8 個引腳用于數字輸入，引腳 9 用于公共 GND。

此外，還有一個間距為 2.50 mm 的 2 針接線端子連接器，用于 PWR OUT 功能。

IOLITEr-4xCNT
4通道超級計數器采集模塊

IOLITE-4xCNT是一個4通道計數器模塊。

支持的計數器模式是計數，波形定時，編碼器和齒輪齒傳感器。

此外，IOLITE-4xCNT還可以給傳感器供電（+5 V / 100 mA，+ 12 V / 50 mA）。

IOLITE-4xCNT的輸入接口是Lemo 1B 7針。

計數器輸入是動平衡，階次跟蹤和扭振測量等應用的理想選擇。

兼容數據采集和實時控制

在IOLITE出現之前，數據采集和控制的世界完全分離。控制器/ PLC系統專注于對事件做出更快的反應，記錄數據是第二要務。另一方面，數據采集系統的功能時盡可能快地采集數據，在許多系統中進行實時控制是次要的或根本不可用的。

通常情況下，測試臺需要精確的信號調理和處理以及實時控制。過去，DAQ和PLC通常通過模擬信號連接進行通訊-每個信號使用一根電纜。

這就是IOLITE系統通過其雙獨立EtherCAT總線而大放異彩的地方。 PLC和DAQ之間只有一條EtherCAT線路。這大大減少了布線并消除了相同信號的冗余模數轉換。之后，將控制和數據采集的不同領域組合到一個完整的系統中。

無盡的可能性

IOLITE-針對您的數據采集和控制應用程序的完美解決方案。這僅僅是開始。

通過輸出，IOLITE數據采集和控制系統完全消除了對PLC硬件的需求。任何PLC軟件都可以完全控制IOLITE DAQ系統的輸出。.

僅需要您選擇的基于EtherCAT的實時控制器軟件，IOLITE系統即可驅動執行器。

不再需要兩個獨立的系統。一個系統可以執行所有操作-Dewesoft IOLITE。

冗余電源

每個IOLITE數據采集系統都配備有冗余電源，以完善理想的和可靠的前端采集系統。

如果主電源出現故障，則系統將由輔助電源供電，而不會發生任何中斷或系統關機/重啟。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

硬件自動檢測
智能傳感器
傳感器數據庫
高級 TEDS 支持
自動單位轉換
實時信號預覽
存儲設置文件

將使您可以在幾秒鐘內進行測量?；ㄙM(fèi)更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

實時數據采集
同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據
高級觸發和報警功能
單文件或多文件存儲
遠程和分布式網絡存儲
自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到功率分析等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：
