DSI 適配器DEWESOFT 傳感器接口

DSI 適配器是配備TEDS IEEE 1451.4的傳感器適配器，可將我們的任何DSUB9通用模擬輸入放大器轉換為直接IEPE、電荷、熱電偶、分流、電壓、LVDT或RTD輸入。DSI 適配器（Dewesoft 智能傳感器接口）與所有帶有 DSUB9 連接器的 Dewesoft 主機信號放大

詳細介紹

DSI 適配器是配備TEDS IEEE 1451.4的傳感器適配器，可將我們的任何DSUB9通用模擬輸入放大器轉換為直接IEPE、電荷、熱電偶、分流、電壓、LVDT或RTD輸入。DSI 適配器（Dewesoft 智能傳感器接口）與所有帶有 DSUB9 連接器的 Dewesoft 主機信號放大器兼容。

主要特點

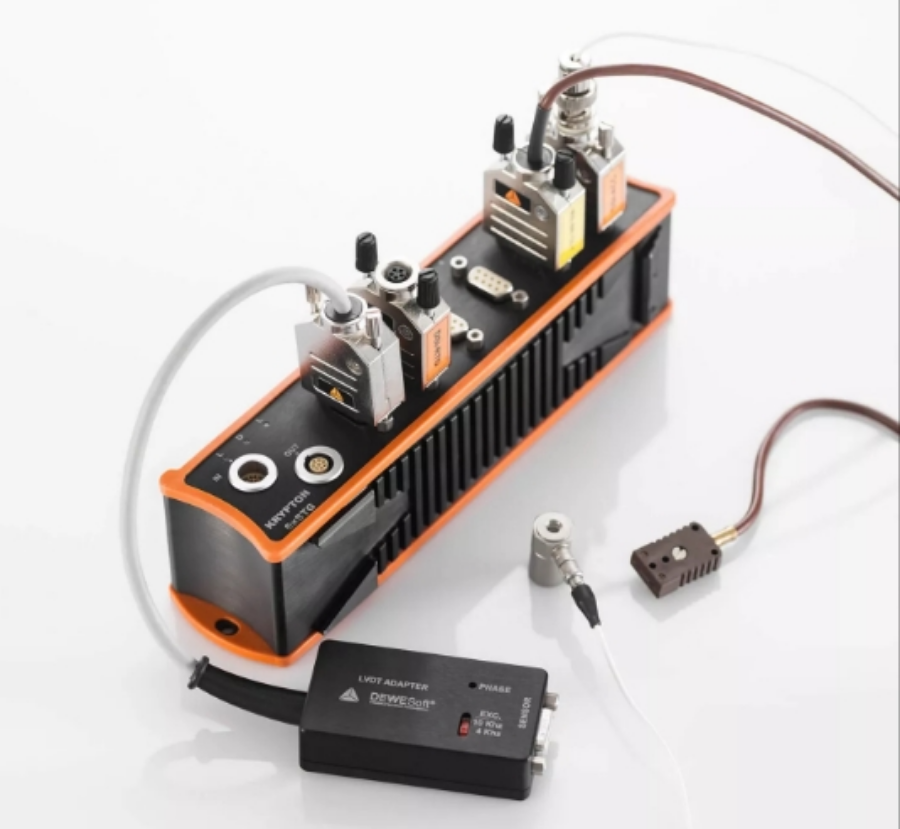

擴展模擬輸入: DSI適配器與任何帶有DSUB9模擬輸入的Dewesoft放大器兼容，與產品系列無關。它們適用于SIRIUS DAQ系統, KRYPTON DAQ 模塊, MINITAURs 或DEWE-43 DAQ 儀器。
即插即用，支持TEDS傳感器: 所有DSI適配器都內置了TEDS芯片，用于自動傳感器檢測和即插即用設置。只需將傳感器連接到DSI適配器，并將DSI適配器連接到我們的DSUB-9模擬輸入之一，從縮放、單位、校準數據等所有內容都將自動配置。
小型耐用: 所有電子產品都內置在小型耐用的DSUB-9鋁制外殼中，帶有螺紋接頭，將適配器牢固地擰到模擬輸入通道上。
DEWESOFT 質量： 享受 Dewesoft 行業領先的 7 年保修和世界一流的質量保證。您對 Dewesoft 模態測試和分析解決方案的投資受到保護。

DSI - Dewesoft智能接口

多功能Dewesoft DSI? 適配器將任何Dewesoft帶有DSUB9連接器的DAQ系統模擬輸入放大器轉換為通用模擬輸入，可接受從應變計、IEPE/ICP、熱電偶、LVDT、RTD、電流到電壓信號到±200V的所有信號。

DSI適配器由TEDS 傳感器芯片(IEEE 1451.4) 自動識別，所有設置在Dewesoft X DAQ 軟件內自動配置。

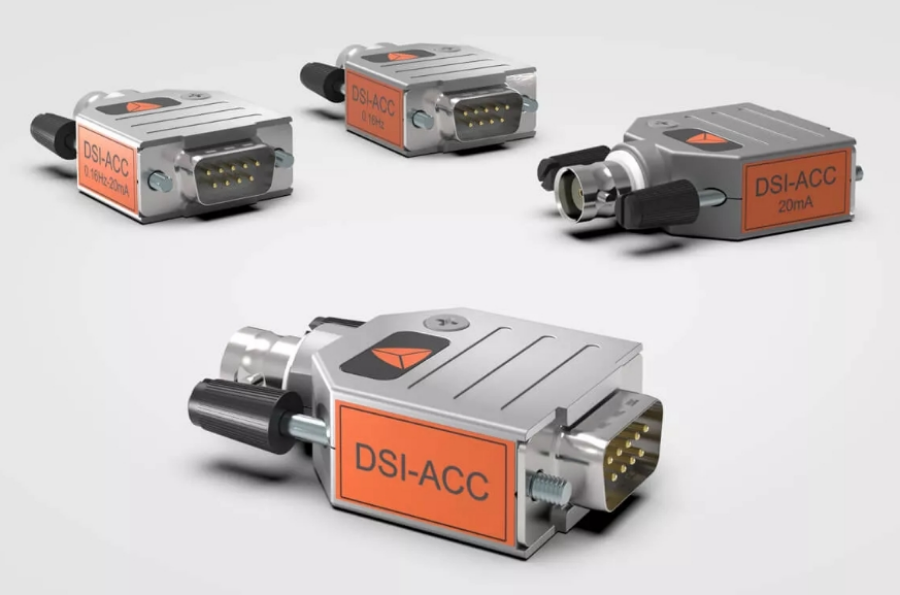

DSI-ACC 用于壓電傳感器的 IEPE 適配器

DSI-ACC類DSI適配器是用于IEPE (集成電子壓電) 傳感器（如加速計和麥克風）的適配器。連接到適配器的傳感器將使用 TEDS 技術自動識別。

DSI-ACC適配器有三種版本：

DSI-ACC - 勵磁電流4 mA，21V，高通濾波器0.8 Hz。
DSI-ACC-0.16Hz - 勵磁電流4 mA，21V，高通濾波器0.16 Hz。
DSI-ACC-20mA - 勵磁電流20 mA，21V，高通濾波器0.8 Hz。

DSI-ACC-0.16Hz-20mA - 結合了 DSI-ACC-0.16Hz 和 DSI-ACC-0.16Hz-20mA 的特性，增加了時間常數（τ = 1 s，高通濾波器 0.16 Hz）和傳感器激勵（ 20 毫安）。

DSI-CHG電荷傳感器適配器

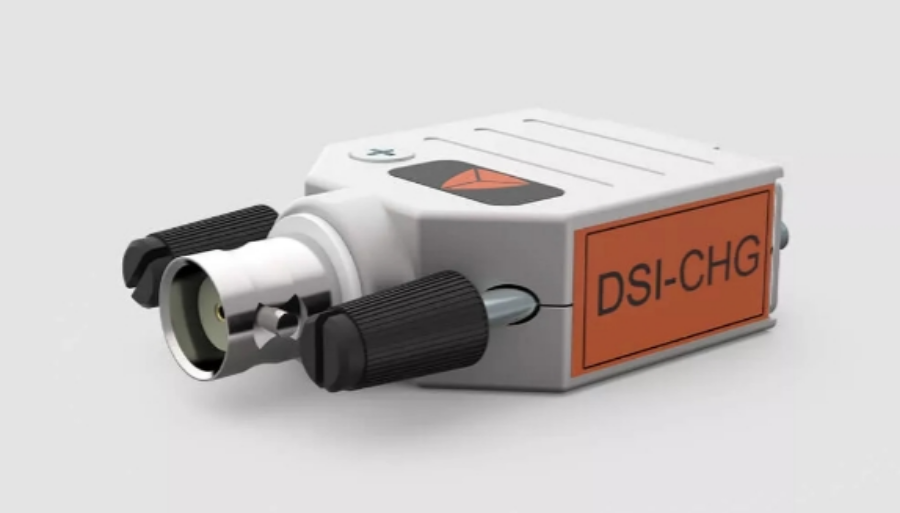

DSI-CHG適配器適用于帶有BNC接頭的充電加速計或麥克風傳感器。范圍高達50000 pC。交流耦合0.07 Hz。100 kHz帶寬。

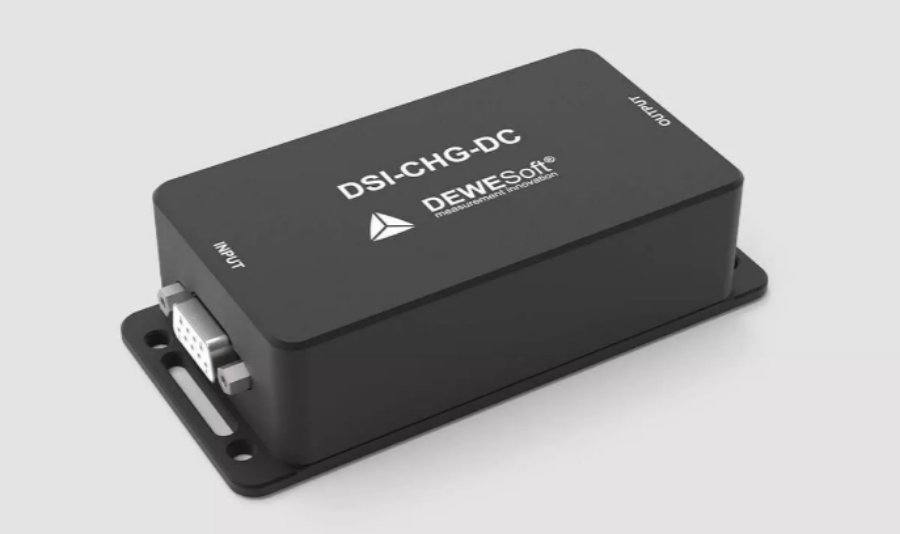

DSI-CHG-DC是一種用于電荷傳感器測量的適配器。它有四個輸入范圍，從1 kpC到500 kpC。除了直流測量之外，用戶還可以在Dewesoft X3軟件的通道設置中選擇四種不同的硬件高通濾波器。

DSI-CHG-DC適配器的主要優點是時間常數大，實際測量直流電荷，在500 kpC輸入范圍內直流漂移小于0.1 pC/s。DSI-CHG-DC的帶寬在500kPC范圍內為20kHz，在50kPC范圍內為200kHz。DSI-CHG-DC目前由所有帶有DSUB9輸入連接器和KRYPTON STG 放大器的SIRIUS DAQ 放大器支持。主機放大器配置和校準系數可通過TED讀取。

電荷傳感器可以連接到DSI-CHG-DC BNC輸入連接器，并使用DSUB9公母延長電纜連接到主機放大器。外殼包括四個孔和兩個皮帶夾，便于安裝DSI-CHG-DC適配器。

DSI-CHG

DSI-CHG-DC

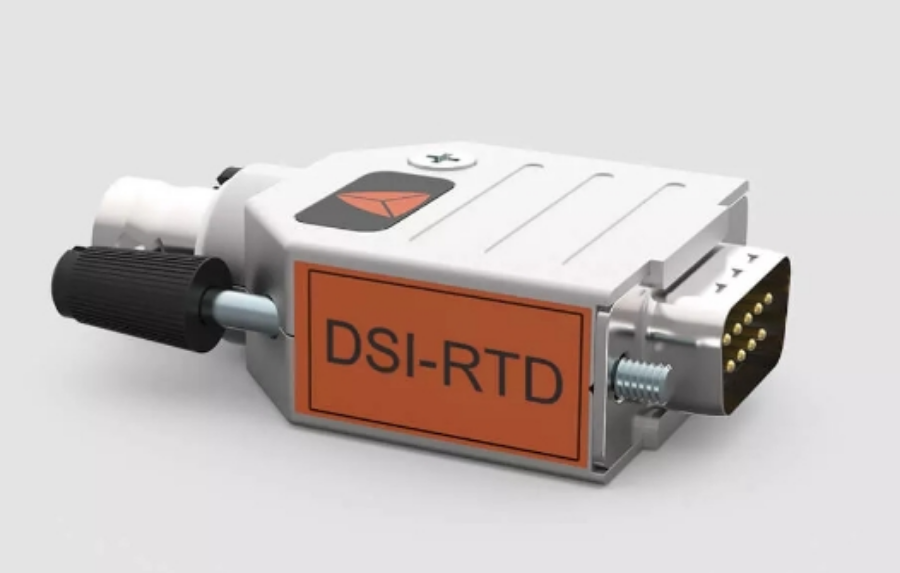

DSI-RTD電阻溫度檢測器適配器

DSI-RTD是RTD傳感器的通用適配器。支持兩線、三線和四線連接方法。5-pin Binder 710系列連接器，附帶Binder電纜連接器。

支持的RTD類型包括:

Pt100,
Pt200
Pt500
Pt1000
Pt2000

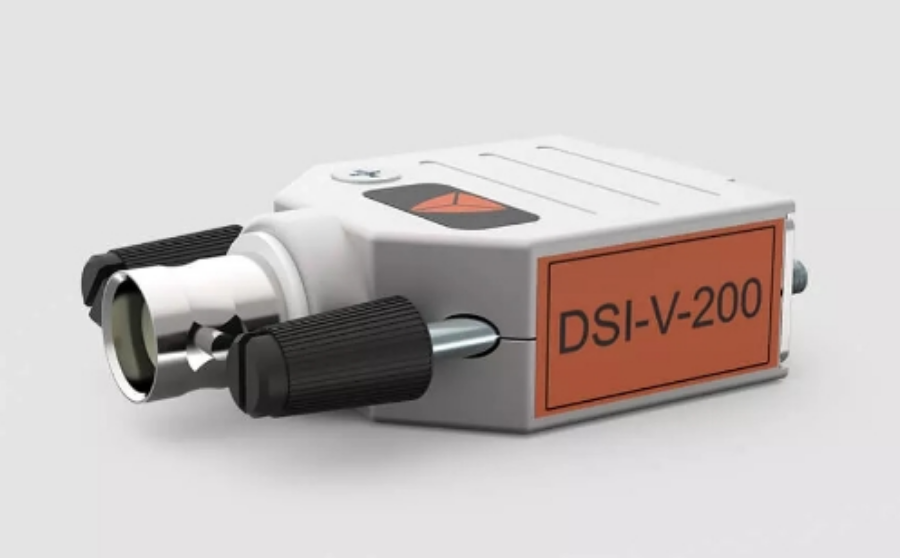

DSI-V電壓傳感器適配器

DSI-V-200電壓適配器可以使任何DSUB9模擬輸入接受±200V電壓范圍，差分輸入通過BNC連接器. 帶寬和范圍由連接的放大器定義。

DSI-THx熱電偶傳感器適配器

DSI-TH-x 適配器用于熱電偶傳感器連接。適配器具有高精度冷接點基準測量。1米熱電偶電纜隨mini TC連接器一起提供。

DSI-TH 適配器可用于以下熱電偶類型：

DSI-TH-UNI - 通用熱電偶輸入，用于連接任何類型的熱電偶（K、J、T、R、S、N、E、B、C）。包括集成冷端補償，CJC 精度為 0.5 °C。
DSI-TH-C-設計用于C型熱電偶（W，W3和W5）。
DSI-TH-E-設計用于E型熱電偶。 E型熱電偶的mV / K靈敏度更高。它在-270°C至1000°C的溫度范圍內運行。
DSI-TH-J-專為J型熱電偶設計。 DSI-TH-J-專為J型熱電偶設計。

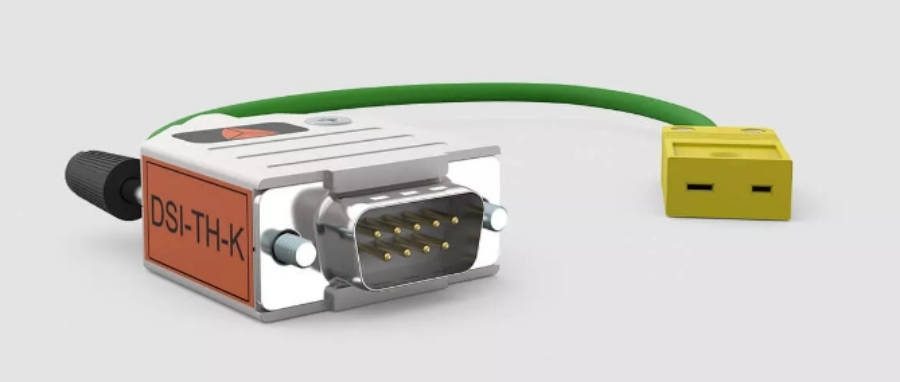

DSI-TH-K-設計用於K型熱電偶。 DSI-TH-K-設計用于K型熱電偶。
DSI-TH-T-專為T型熱電偶而設計。 DSI-TH-T-專為T型熱電偶而設計。
DSI-TXx適配器包括一個TEDS傳感器芯片，用于自動檢測和設置傳感器。

DSI 分流器電流輸入適配器

DSI分流適配器是用于直流測量的適配器。我們提供四種版本的DSI電流適配器：

DSI-20mA - 20 mA 電流輸入適配器，帶有 50 歐姆內部分流器，針對 4 至 20 mA 輸出的傳感器校準時精度為 0.01%。

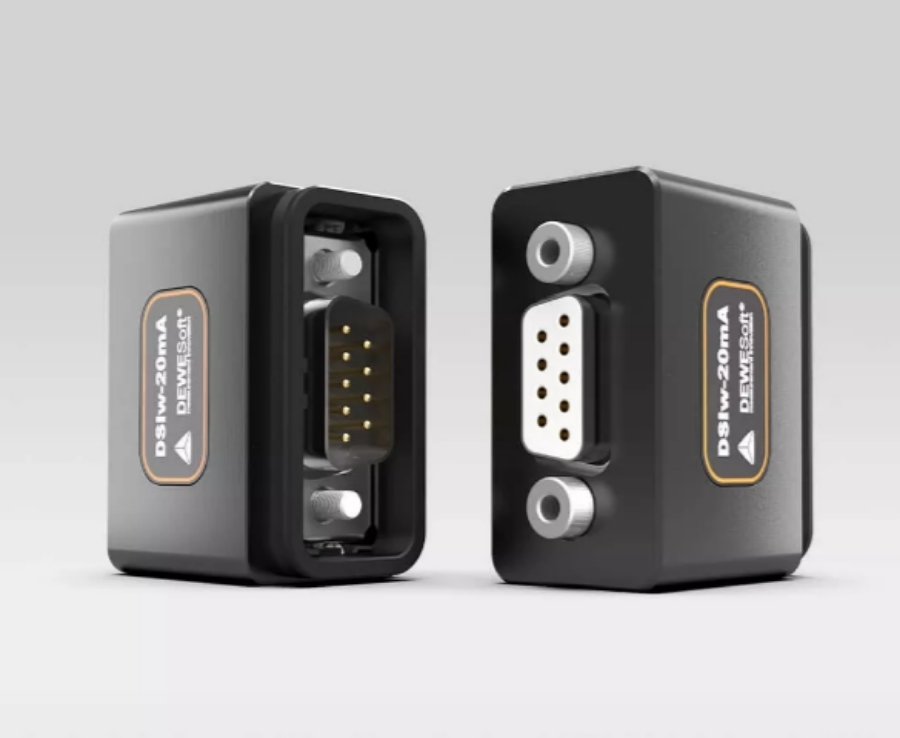

DSIw-20mA - DSI-20mA 適配器的防水版本。它使用 50 Ω 分流電阻器，精度為 0.01 %，溫度漂移為 0.2 ppm/K（在 0 °C 至 60 °C 的溫度范圍內為 0.05 ppm/K）。它設計用于在惡劣環境中感測具有 4-20 mA 輸出的工業傳感器的電流。它采用雙DSUB9適配器罩設計，防護等級為IP67。
DSI-5A - 新的 5A 電流輸入適配器。包含一個 10 mΩ 分流電阻器，校準時精度為 0.1%。新的 DSI-5A 適配器在溫度穩定性方面有顯著改進。新的分流電阻器的溫度系數提高了兩倍（現在 -55 °C 至 +125 °C 范圍內為 15 ppm/K，之前 -20 °C 至 +60 °C 范圍內為 30 ppm/K）。

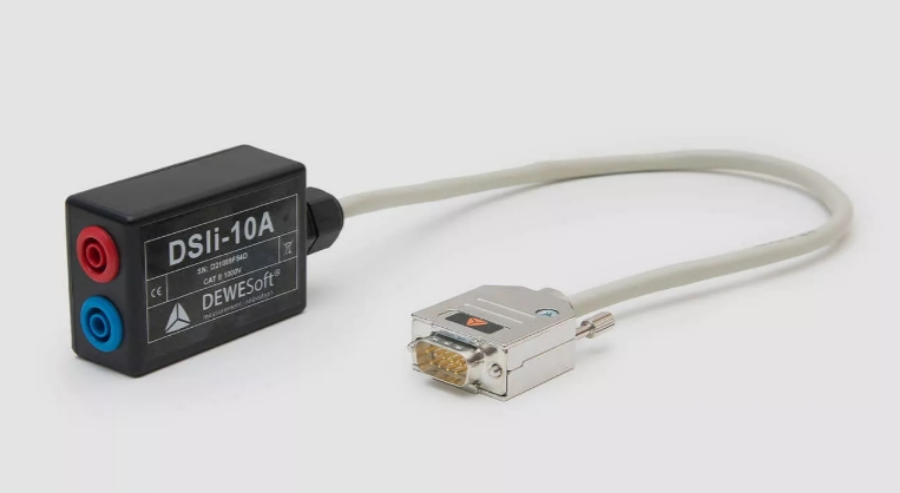

DSIi-10A - 具有 10 A FS 和 < 0.5% 精度的隔離式電流傳感器，帶有香蕉連接器輸入。
DSIi-20A - 具有 20 A FS 和 < 0.5% 精度的隔離式電流傳感器，帶有香蕉連接器輸入。
