高精度電流傳感器和變送器是一款用于AC / DC電流測量和功率分析的高精度傳感器。從電流鉗到高精度零通量電流傳感器和Rogowsky線圈。

主要特點

• 交流/直流電流測量：Dewesoft提供用于交流和直流電流測量的高精度零通量電流傳感器，Rogowski線圈，電流鉗和分流器。

• 高精度：高精度零磁通電流傳感器或磁通門補償電流傳感器非常適合中電動汽車和電動機和逆變器苛刻的的功率測試 。

• 可達30 000 A：我們提供的電流測量范圍非常廣，高達30 000（3萬）A。

• -40°C至+ 85°C：我們的電流傳感器可以在較寬的溫度范圍內工作。這是冬季（-40°C）或夏季氣候測試（+ 85°C）的理想選擇。

• 集成傳感器供電：電流鉗和零通量傳感器可以直接從我們的數據采集設備的放大器供電，例如：SIRIUS、 SIRIUS XHS、 R2DB、 R8、 或 KRYPTON。

• TEDS兼容性：我們所有的電流傳感器都安裝了 TEDS IEEE 1451.4，可真正實現即插即用。將電流傳感器連接到DAQ設備，將自動為您配置傳感器和放大器的通道設置。

• 靈活性：市場上有1000多種不同的電流傳感器。如果您想連接自己的電流傳感器，我們很高興為您提供幫助。 Dewesoft DAQ系統允許連接任何類型的電流傳感器。

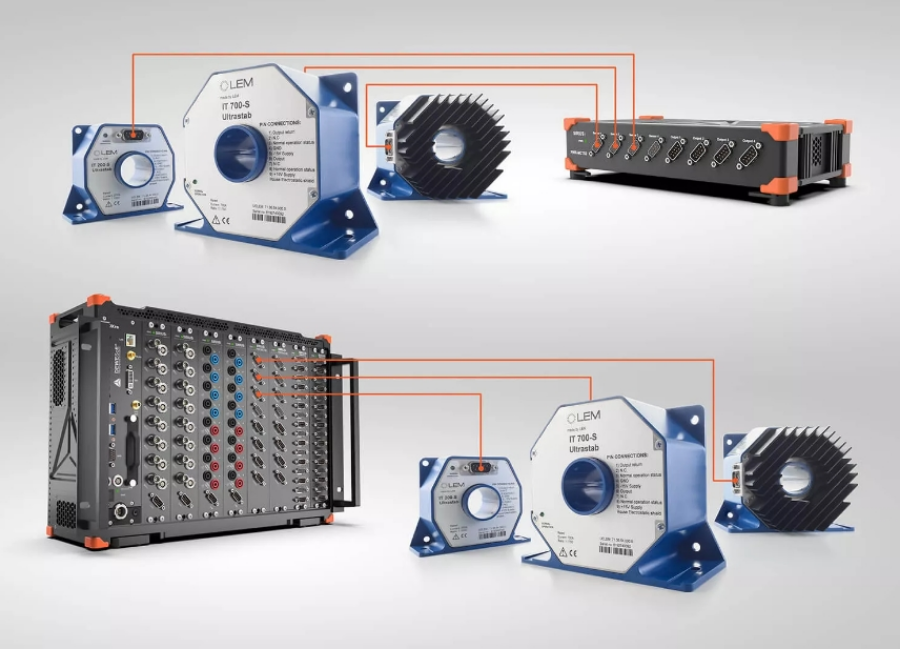

零通量傳感器
高精度電流傳感器 零通量傳感器高精度電流傳感器

Dewesoft IT系列零通量傳感器提供了高精度的電流測量，線性度在0.002％以下，范圍為60 A至1000 A RMS，具有高達800 kHz的帶寬，使其非常適合電動汽車和逆變器電機測量。

使用集成的Dewesoft SIRIUS PWR-MCTS2電源可直接從Dewesoft儀器為這些電流傳感器供電，而無需任何外部電源。

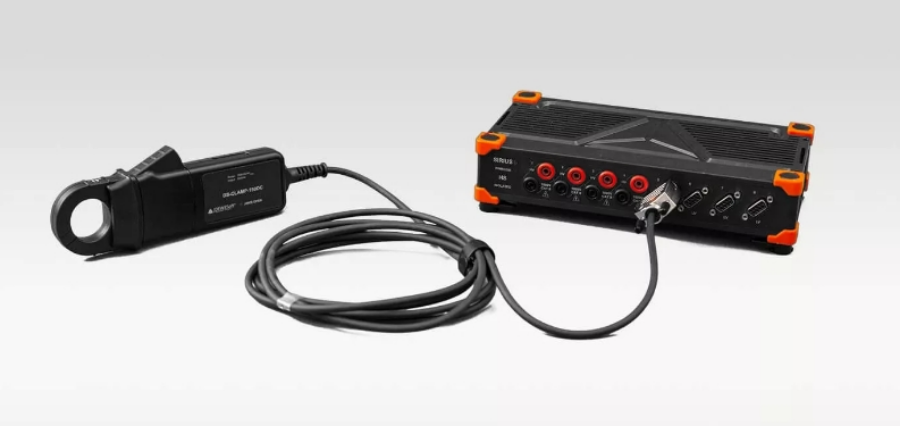

鐵芯電流鉗

鐵芯電流鉗根據變壓器原理工作。根據與初級側相比次級側上的繞組數（匝數比），在次級側上會感應出一定的電流。像任何變壓器一樣，這僅適用于測量交流電流。

DS-CLAMP-xxAC提供5 ACRMS至1000 ACRMS的測量范圍，帶寬高達10kHz。測量精度為0.3％至3.5％，具體取決于測量范圍。

鐵芯夾提供的工作溫度范圍為-40°C至+ 70°C，并且根據型號的不同，能夠測量50毫米至52毫米的線圈直徑。

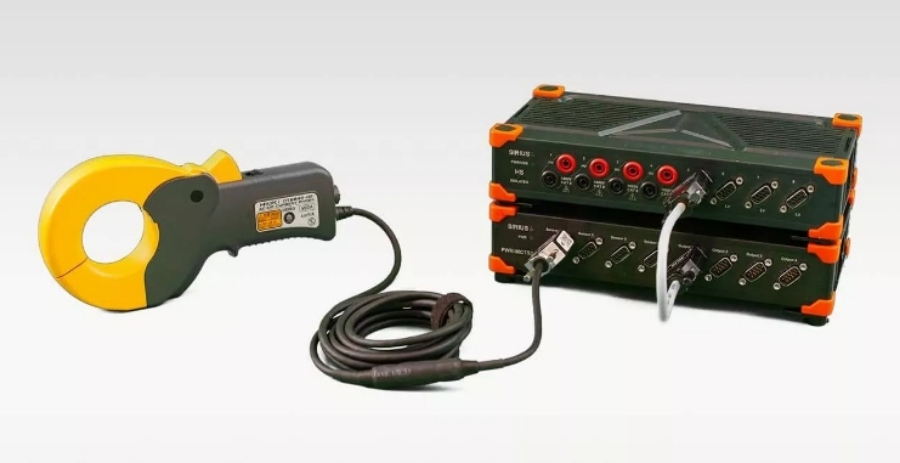

霍爾補償電流鉗

霍爾效應原理可以非常方便地用于測量交流和直流電流?；魻栄a償型AC/DC電流鉗的優點是精度高，帶寬寬，AC和DC電流的測量時電路無需斷開。

DS-CLAMP-xxDC提供高達1800A的DC和ACrms的測量范圍，根據型號的不同，其帶寬高達100 kHz。

霍爾補償電流鉗可提供1％至3.5％的測量精度，具體取決于測量范圍。工作溫度范圍為15°C至85°C，并且根據型號的不同，測量直徑可達32mm。

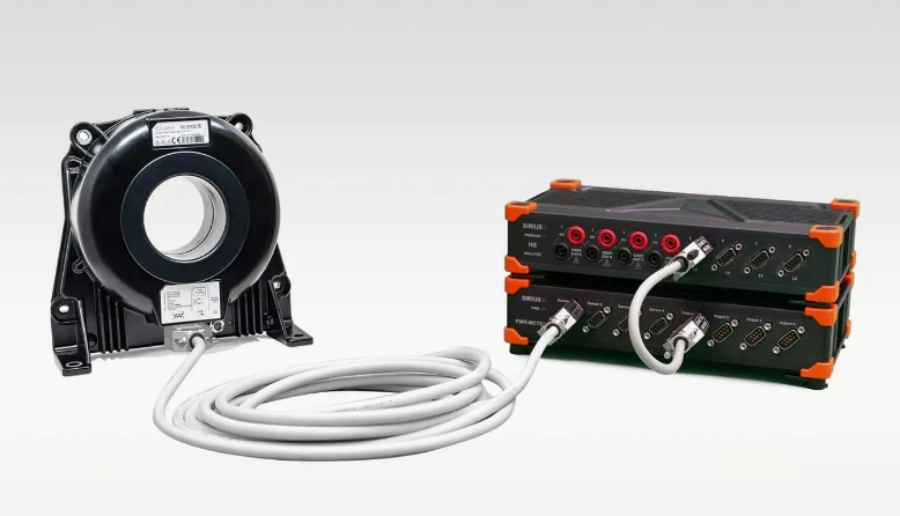

磁通門電流鉗

磁通門電流傳感器利用高磁導率磁芯來確定電流流過導體時產生的磁場。磁通門技術取決于包括磁路在內的負反饋電路。這是通過使電流流回反饋線圈來實現的，從而可以抵消磁通量。線圈中的磁通量是由測得的電流引起的。由于可以補償材料并可以保持較低的非線性，因此減小了材料的磁性非線性的影響。

DS-CLAMP-xxDC的測量范圍高達1000ADC和ACrms，根據型號的不同，其帶寬高達500 kHz。

根據測量范圍，它們具有0.3％的出色精度。工作溫度范圍為-40°C至85°C，并且根據型號的不同，能夠測量 50 mm的線圈直徑。

這些電流傳感器需要單獨的PWR-MCTS2電源單元。

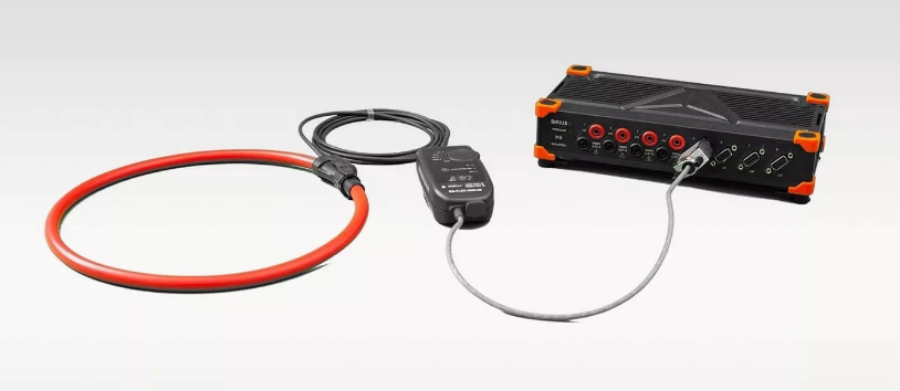

Rogowski 線圈電流探頭 Rogowski 線圈電流探頭

羅氏線圈電流傳感器易于安裝，因此非常適合現場測量。

可用范圍從3A至30,000A ACrms，精度可達0.1％。帶寬從10Hz開始，以1MHz結束。

分流器
DSI 電流適配器 分流器DSI 電流適配器

而一些放大器提供小范圍電流輸入的直接測量。 Dewesoft 提供用于直流測量的外部分流適配器。 DSI 適配器與所有具有 DSUB9 輸入連接器的 Dewesoft 數據采集系統兼容。 以下 DSI 并聯電流適配器可用：

DSI-20mA - 具有 50 歐姆內部分流器的 20 mA 電流輸入適配器，對于 4 至 20 mA 輸出的傳感器精度為 0.05%。

DSIw-20mA - DSI-20mA 適配器的防水版本。 它使用 50 Ω 分流電阻器，精度為 0.01 %，溫度漂移為 0.2 ppm/K（在 0 °C 至 60 °C 的溫度范圍內為 0.05 ppm/K）。 它設計用于在惡劣環境中感測具有 4-20 mA 輸出的工業傳感器的電流。 它采用雙DSUB9適配器罩設計，防護等級為IP67。

DSI-5A - 新的 5A 電流輸入適配器。 包含一個 10 mΩ 分流電阻器，校準時精度為 0.1%。 新的 DSI-5A 適配器在溫度穩定性方面有顯著改進。 新的分流電阻器的溫度系數提高了兩倍（現在 -55 °C 至 +125 °C 范圍內為 15 ppm/K，之前 -20 °C 至 +60 °C 范圍內為 30 ppm/K）。

DSIi-10A - 具有 10 A FS 和 < 0.5% 精度的隔離式電流傳感器，使用香蕉連接器輸入。

DSIi-20A - 具有 20 A FS 和 < 0.5% 精度的隔離式電流傳感器，帶有香蕉連接器輸入。

請注意，連接分流電阻適配器需要隔離電壓輸入放大器。

天狼星 PWR-MCTS2
集成電源 天狼星 PWR-MCTS2集成電源

所有需要額外供電的電流傳感器，我們提供集成電源選項-SIRIUS PWR-MCTS2。使用此選項，無需外部電源。

SIRIUS PWR-MCTS2是用于直接從Dewesoft儀器為這些電流傳感器供電的電源單元，無需任何外部電源供電。 SIRIUS PWR-MCTS2可以兼容SIRIUS模塊化設備，也可以直接內置在R1DB/R2DB、R4或R8數據采集系統機箱中。

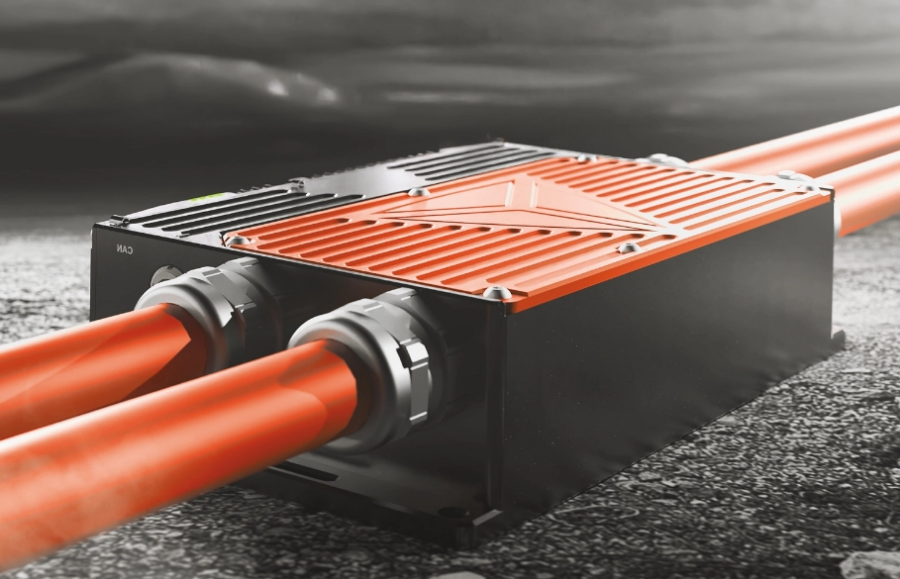

SIRIUS XHS-PWR
集成DC-CT電流傳感器的電動汽車功率測量裝置

SIRIUS XHS-PWR是一種數據采集系統設備，專門用于車載電流、電壓和功率的直接測量。它使用了DC-CT專利技術(專利號：DE102012021364A1，專利類別：發明)的電流傳感器，可在苛刻的應用中進行非常精確的 電流測量 ，例如非常高的電流峰值以及泄漏電流測量。

電流傳感器使用了基于DC-CT 專利技術(專利號：DE102012021364A1，專利類別：發明)的 Plati?e通量傳感器。它代表了新的電流感測技術，具有100A，500A和1000A的范圍，1 MHz的寬帶寬和極致的性能。在低功率操作下，可獲得出色的線性度，精度，準確性，對外部磁場的抵抗力，低失調，極低的溫度漂移。

該設備還可以直接測量高達2000V峰值的電壓（CAT II 1000V）和高達5MHz的帶寬。

該設備非常緊湊，非常適合直接安裝在車輛中，且電源線穿過該設備。它具有IP65環境防護等級，可在惡劣的環境和惡劣的駕駛條件下使用。
