CAN 和 CAN FD接口和分析儀搭配易于使用的CAN 總線軟件，可支持 OBDII, J1939, XCP/CCP, CAN 輸出, 讀取DBC文件。

主要特點

• 即插即用CAN接口：我們的CAN接口功能強大且易于使用。 只需將CAN設備連接到筆記本電腦或我們的任何SBOX或KRYPTON CPU計算機的USB端口，該設備就會被自動識別并可以使用。


• 1、2、4或8個CAN端口：提供具有1、2、4或8個CAN端口的各種CAN設備。 多個CAN設備可以同步在一起，擴展到更多的CAN端口。

• 高速隔離的CAN設備：任何CAN設備上的每個CAN端口都是隔離的，并使用高速CAN 2.0b標準。

• 無風扇版：不僅2通道和4通道CAN模塊是無風扇，8端口CAN設備也可以封裝在無風扇鋁制機箱中，防護等級可達IP50，保證在惡劣，多塵的環境中穩定采集CAN信號。

• 支持OBDII, J1939, 和XCP: 所有CAN接口都支持OBDII, J1939標準和XCP / CCP，而無需任何其他硬件。

• FLEXRAY 和 XCP/CCP: 隨附的Dewesoft X Professional數據采集軟件支持汽車協議XCP / CCP。 FlexRay接口可通過第三方硬件使用。

• CAN輸出: 所有的設備可以輸出CAN信息。

• DBC 文件導入: 隨附的DewesoftX數據采集軟件 可輕松讀取DBC文件，該文件將自動設置CAN通道。

• 包含免費終身升級的軟件：隨附屢獲殊榮、易于使用、功能非常強大的DewesoftX數據采集軟件 。該軟件提供終生免費升級，并且沒有隱藏成本，為您帶來直觀的配置，智能傳感器，高級存儲和分析功能。

汽車總線

Dewesoft支持用于分析和檢查車輛總線數據的標準汽車接口。 可以從所有被支持的接口讀取數據，并與其他信號源（例如模擬，視頻和其他）同步...

支持的汽車總線接口:

• CAN總線 (見CAN總線分析儀)

• OBDII on CAN (見CAN OBDII)
  OBDII on CAN （見 CAN OBDII）

• J1939 和 J1587

• CAN FD (見 CAN FD總線分析儀)

• XCP/CCP

• LIN 總線

• FlexRay

• Kistler KiRoad

• MTS 道路模擬器

• Testbed AK協議

• ETAS INCA over CAN

• SENT (SAE J2716)

CAN總線數據

所有Dewesoft CAN和CAN FD設備接口支持的CAN總線，是當今車輛中占主導地位的車輛總線接口。 Dewesoft X可以以只讀或確認模式解碼來自CAN總線的任何類型的數據。 還可以支持OBDII，J1939和J1587標準。

Dewesoft X使得設置CAN通道非常容易。 該軟件可以導入和導出CAN DBC或XML文件。 DBC文件是CAN消息和通道定義的常用文件。 導入后，軟件將自動設置所有可用的CAN通道并解碼CAN消息。

CAN FD

Dewesoft CAN FD 設備可以讀取、存儲和分析車輛CAN FD總線數據。

主要特征：

• CAN FD信號采集與其他數據源同步，例如模擬量、數字量、視頻、GPS等

• 解析、存儲和發送CAN FD消息

• 雙波特率高達12 MBit/sec

• 消息解碼 64字節

• 支持CAN DBC或XML文件導入和導出，以輕松設置CAN FD通道

XCP/CCP

Dewesoft X XCP/CCP插件支持XCP/CCP協議。

該插件支持通過CAN或以太網協議從支持CCP或XCP的電子控制單元（ECU）進行數據采集。 它支持多個ECU。 除了CAN或以太網端口外，不需要其他硬件。

XCP 設備

除了XCP Slave和Master插件之外，Dewesoft還推出了SIRIUS XHS和IOLITE LX設備，它們可以通過以太網XCP協議直接輸出數據，而無需任何軟件。 您可以觀看簡短的演示視頻。

FlexRay

FlexRay是由FlexRay聯盟開發的一種汽車網絡通信協議，用于管理車載計算。 它被設計為比CAN更快，更可靠。

Dewsoft X數據采集軟件 通過FIBEX庫導入選項提供對FlexRay協議的支持。 支持所有Vector FlexRay卡。

LIN 總線

LIN總線插件使您可以簡單地連接并收聽多個LIN 網絡上的通信。 使用Vector硬件，它可以模擬僅偵聽的從屬設備，這些偵聽器可以偵聽總線上的所有數據傳輸。 解碼可以以三種不同的形式完成：

• 可擴展比例選項的模擬數據

• 離散數據

• 兩者混合

該插件支持從LIN描述文件（LDF）導入配置。 要讀取LIN總線，需要使用Vector LIN卡。

SENT (SAE J2716)

SENT協議（Single Edge Nibble Transmission-SAE J2716）是一種數據傳輸協議，其用途已大大增加，尤其是在汽車行業中。 開發的模塊使用計數器通道解碼從傳感器發送的SENT信號。

該模塊支持兩個快速通道和任意數量的慢速通道，它們會自動檢測到。 當每個傳感器使用專用計數器通道時，可以同時從多個傳感器解碼SENT信號。

可靠的CAN采集與分析

所有CAN接口均支持每個通道以1 Mbit / s的全速發送和接收CAN 2.0b數據。 所有CAN通道都是隔離的，以便在嘈雜的環境中獲得更高的CAN信號質量。

可選帶有2、4和8個CAN端口的CAN設備。 多個CAN設備也可以同步在一起來增加CAN端口。

DEWE-43, MINITAURs, 和SIRIUS等數據采集系統也提供專用的CAN總線端口。 這些端口提供與本頁描述的專用CAN設備相同的CAN功能。

CAN FD 分析儀

新的汽車應用對帶寬的需求正在迅速增加。 因此，汽車OEM廠商正在新車中引入 CAN FD。 由于數據傳輸速率提高和數據有效負載增加，CAN FD提供了更高帶寬。 CAN-FD的使用增加了車內傳感器的數量，并且比普通的CAN2.0快得多，后者被限制為1Mbps。

KRYPTONi-1xCAN-FD 是使用EtherCAT作為數據接口的單端口CAN FD設備。 它支持高速CAN接口，數據速率高達8 Mbps。 除此之外，CAN FD還支持CAN2.0通信協議以及特殊協議，例如J1939，其中CAN out被用作只讀協議。

KRYPTONi-1xCAN-FD使用隔離的通信線路以及+5 V和+12 V的隔離傳感器電源。傳感器電源的功率極限為1.4W。

該產品是屢獲殊榮的KRYPTON ONE產品系列的新成員。 該產品線專為極端條件而設計，其工作溫度范圍為-40°C至+85°C，且防護等級為IP67。

KRYPTONi-1xCAN-FD封裝在DSUB9輸入連接器的標準KRYPTON ONE外殼內。

CAN總線記錄和分析軟件

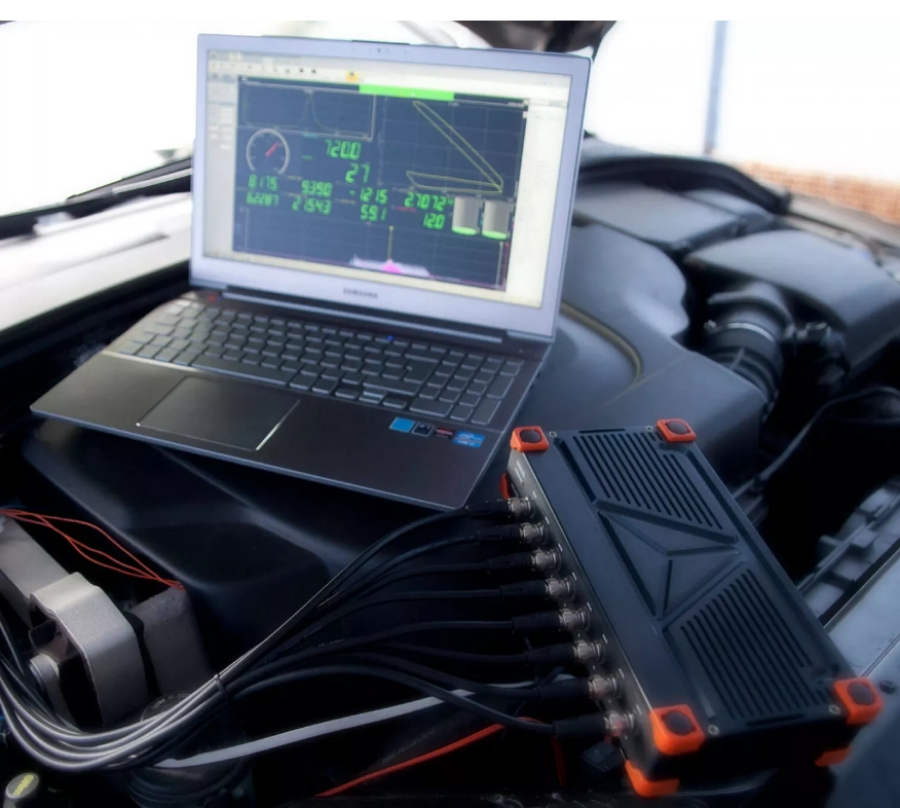

我們所有的CAN和CAN FD設備均包含易于使用且屢獲殊榮的Dewesoft X 數據采集軟件。 我們的CAN接口是用于車載測量的完美數據記錄器。

Dewesoft X 軟件支持:

• 先進的CAN記錄，存儲和分析，

• 在線監測和解碼CAN消息，

• 解碼離線CAN消息，

• 用于顯示CAN數據的可視界面，

• CAN通道的在線和離線數學分析

• CAN DBC文件導入和導出

• 支持OBDII 基于 CAN, J1939 和 XCP/CCP

• CAN 發送

Dewesoft X使得設置CAN通道非常容易。 該軟件可以讀取和導入CAN DBC或XML文件。 DBC文件是CAN消息和通道定義的常用文件。 導入后，軟件將自動設置所有可用的CAN通道并解碼CAN消息。

OBD II, J1939, 和XCP/CCP 協議

Dewesoft CAN 總線設備也支持 OBD II, SAE J1939, XCP,和CCP協議。

OBDII功能可通過車輛標準OBD II端口實時獲取大量車輛參數的數據。 它僅支持CAN上的OBD II，這在2008年以后開發的所有新車上都是必需的。

無需附加硬件，也可以從支持CCP或XCP協議的電子控制單元（ECU）進行數據采集（通過CAN或以太網）。

堅固的CAN總線分析儀

我們提供兩種版本的CAN儀器，用于非常惡劣的環境中的CAN采集和分析。

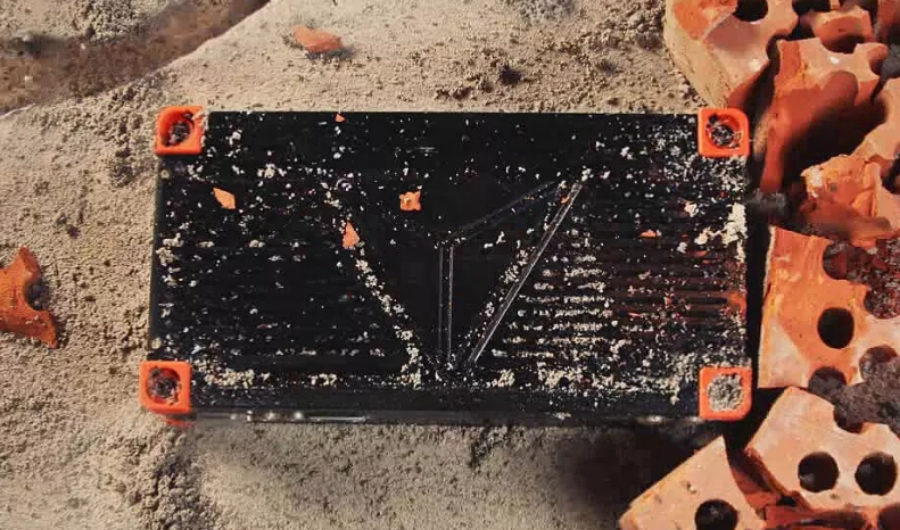

無風扇 IP50 SIRIUSif-8xCAN

該8端口CAN設備內置在無風扇機箱中，因此沒有空氣流過。 非常適合多塵環境。

防水版 IP67 SIRIUSiw-8xCAN

這是8端口CAN設備的更堅固的版本。 該設備是完全密封的，并提供IP67環保等級，這意味著該設備是防塵，防震和防水的。

與模擬數據同步

與所有其他數據源（例如模擬，數字，視頻等）一樣，所有已配置的CAN通道都可以完美地同步至微秒。即使不同數據源之間的采樣率完全不同，同步也將是精確的。

CAN和CAN FD設備帶有內置的同步端口，該端口允許與其他 Dewesoft 數據采集系統（如SIRIUS, KRYPTON 或 DEWE-43）進行硬件同步。

免費提供數據采集軟件

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，高級存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。

即插即用

連接數據采集系統和傳感器不可能更快或更容易。 DewesoftX 軟件 DewesoftX 軟件 將自動檢測連接的數據采集系統和配備的 TEDS 傳感器，并進行設備和通道設置。所支持的功能如下：

• 硬件自動檢測

• 智能傳感器

• 傳感器數據庫

• 高級 TEDS 支持

• 自動單位轉換

• 實時信號預覽

• 存儲設置文件

將使您可以在幾秒鐘內進行測量?；ㄙM(fèi)更少的時間配置數據采集系統，提高生產率。時間就是金錢！

測量和儲存

強大的存儲功能以及超過 500 MB/s 的持續流盤速率意味著用戶可以始終以全速存儲數據，而無需擔心丟失測試數據，導致測量出現問題。DewesoftX 軟件功能如下：

• 實時數據采集

• 同步采集模擬、計數器、視頻、GPS、CAN總線和其他時間源數據

• 高級觸發和報警功能

• 單文件或多文件存儲

• 遠程和分布式網絡存儲

• 自動時序控制測試

即使用于存儲了幾十 GB 的數據，我們創新的數據文件格式也可以確保數據能夠快速打開，用于數據分析。

分析和發布

從 NVH 到 功率分析 等多種不同的應用，用戶無需使用多種復雜的軟件解決方案來實現記錄、存儲、分析和數據可視化等一系列功能。DewesoftX 軟件 提供了多合一的功能，在一個軟件中即可實現多種高級數據分析、圖表數據展示和報表生成功能：

• 在線和離線數學運算功能

• 靈活的實時視覺顯示

• 支持同步視頻

• PDF報告工具

• 數據導出為多種標準文件格式

• 無限制的免費許可證，可查看和分析存儲的數據文件

DewesoftX 以測試工程師的思維方式進行設計，并在一個軟件包中提供了完整的解決方案，使您樂在其中。
