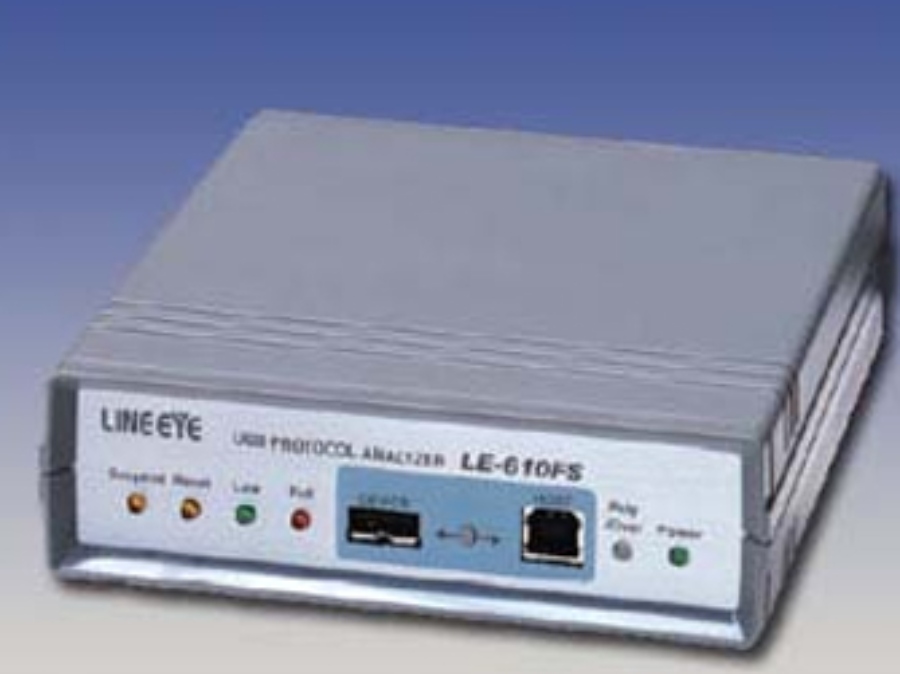

自動跟蹤高速USB

測定數據向HDD連續循環記錄

被分析儀捕獲的測試數據經過USB傳送到分析儀用電腦的硬盤。最多能夠保存10G字節的日志文件。重復記錄模式下，使用循環緩存可以連續記錄復數的日志文件。測試時硬盤的分析日志數據可以用卷軸表示，適用于偶爾發生的不明原因的通訊故障。

明快詳細的監聽表示

USB數據包用處理為單位表示，高速時的PING和分離處理也一目了然。除了標準描述符和設備要求，通信設備級的各種描述符和HUB/HID/Audio/Communication/Mass storage通信級固有的設備要求也能夠翻譯并使用列表表示?？梢灾庇^的理解USB協議。

注：以上畫面為LE-620HS-E畫面

1. 復數包做為1次處理，總結為1行表示。

2. SOF（Start of Frame）的表示欄。
   Hi-speed設備的micro frame使用「（ 1／8 ）」～「（ 8／8 ）」表示。
   在使用Low-speed設備時，不生成SOF數據包，所以此欄不表示。

3. token bucket（token type／address／endpoint）的表示欄。

4. 數據包的表示欄。
   超過8字節的數據只表示開始的8字節。點擊標記則表示全部數據。

5. 握手包的表示欄。

6. 經過時間的表示欄
   選擇「日志動作設置」的「記錄詳細的數據包時間」和不選擇時，有以下不同。

   選擇「記錄詳細的數據包時間」時	開始取得日志的經過時間。
   不選擇「記錄詳細的數據包時間」時	計算SOF數據包的幀號碼。USB總線重置等SOF數據包包含幀號碼不連續時，經過時間將重置為0.000ms。但是，Low-speed設備下不發生SOF數據包，所以經過時間表示為0.000ms。

7. 表示USB總線的狀態。

   [ BUS RESET ]	USB總線重置時表示。 LE-620HS/LE-610FS下的總線重置判斷條件為，檢測到D+/D-信號的SE0狀態為2.5usec以上139.8msec未滿的范圍時。
   [ SUSPEND ]	主要在與設備的通信停止時表示。 LE-620HS/LE-610FS下掛起的判斷條件為，檢測到3msec以上非SE0狀態的無通信時間時。
   [ DISCONNECT ]	主要在切換USB設備連接是表示。 LE-620HS/LE-610FS下的切斷判斷條件為，檢測到D+/D-信號的SE0狀態為139.8msec時。

   （※）使用USB協議分析儀LE-620HS/LE-610FS，因?yàn)樾枰陀^地觀測USB總線上的D+/D-信號，表示USB總線狀態。有可能與實際的USB主機控制器以及USB HUB內部的狀態不一致。
   特別是在插拔USB數據線時，D+/D-信號的狀態不安定，所以不能正確判斷。

8. 能夠在任意的處理中作「1」～「99」的標記。
   作出標記后，能夠向標記位置跳轉。（標記功能）

9. 按處理表示通信速度。

   HS	Hi-Speed
   FS	Full-Speed
   LS	Low-Speed

   （表示例）
   上圖表示經由Hi-Speed的Huｂ，在Hub從Full-Speed轉換到Hi-Speed的實例。
   連接為「Full-Speed設備 ? Hi-Speed_Hub ? USB協議分析儀 ? USB主機」。

10. 使用鼠標操作選擇的處理使用相反的顏色表示。
    （使用SHIFT／CTRL鍵能夠連續或間隔選擇處理）

1. 表示設備要求的內容和意思。

2. 使用ASCII表示DATA數據包的內容。

3. 點擊畫面中的[>>]標記，能夠在窗口中表示設備要求的詳細內容。描述符使用樹狀結構表示所在層的構造。

4. 閃爍表示對應設備要求的項目的DATA數據包中的數據字節。

高精度時間標記

使用分析儀的硬件計時器記錄日志開始的時間，使用16.7n秒的時間間隔記錄數據包開始時間和結束時間的時間標記。時間標記在經過時間欄和數據包位置欄表示，當鼠標移動到數據包上時，工具窗口也會表示。

*1 時間標記時間日志開始后約5個小時后，返回初始值0繼續計時。

即時過濾

使用實時過濾功能可以減少日志文件的數據量，效率。比如指定不獲取經常出現的IN-NAK和OUT-NAK之類的NAK應答處理、或者用AND條件指定特定的地址或結束點，來控制條件一致的處理記錄。

強大的連續觸發

最多能夠指定16組特定的傳送數據或外部信號狀態等觸發條件以及條件成立時的動作，進行連續觸發。能夠與外部信號同步控制日志動作，或在檢測到特定數據時觸發外部信號與其他的測試儀共同事用，從而提高開發效率。	【數據包觸發設定例】
【誤碼觸發設定例】	【外部觸發設定例】

充實的在線分析功能

使用過濾功能或搜索功能、能夠方便的在龐大的測試數據中找出目標數據。使用數據包類型分類的表示色手動指定功能、標記/跳轉功能來提高開發效率。

【過濾條件設定畫面例】
【搜索條件設定畫面例】	【搜索地址與結束點的組合條件例】

統計信息收集功能

使用統計信息收集功能測試、收集并確認日志內的處理數、傳送字節數、平均傳送比率。而且，收集的數據經過剪貼板，可以粘貼到表計算軟件。

對象范圍

● 全部處理/數據包 　　收集所有的測試數據。 ● 被選擇的處理/數據包 只表示被鼠標選中的處理。 ● Mark * - * 　?。跰ark * - *］只在使用記號功能的時候表示。

數據包的表示/不表示

右鍵點擊數據包，在彈出菜單里設定各數據包的表示/不表示。

文本文件保存活用數據

拷貝記錄數據的指定范圍，粘貼到TEXT文件里或保存為2進制文件，然后做成報告書、或用E-mail把它們發給開發工程師尋求幫助。當然，對方如果有電腦分析軟件，也可以直接發送記錄數據。
TEXT格式數據保存例

不斷進化的FPGA固件

由于采用了FPGA，除了分析軟件，還能夠簡單的對分析儀的固件升級。增加新的機能或經過改良后的固件，本公司都會在主頁上發表，希望用戶一直都能在最新的狀態下使用。
