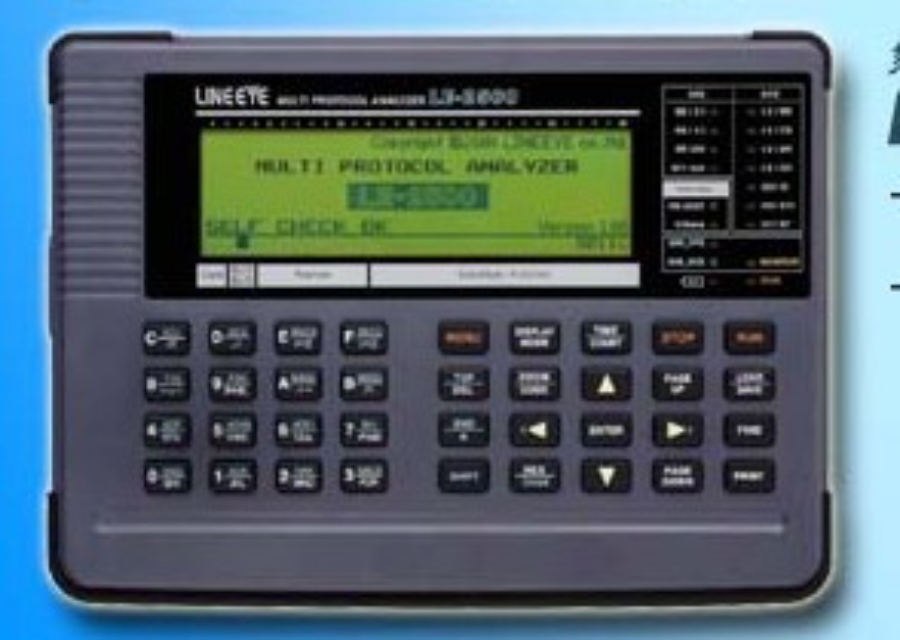

多協議通信分析儀LE-2500
詳細介紹
Mega Speed 測試
< 通信速度設定畫面 >
以最快1Mbps的速度（半雙工/全雙工）進行測試分析。由于搭載了高精度DPLL電路，支持4位有效數字下隨意設定通信速率（波特率）。
支持 Multi Protocol
標準對應多種通信規格（協議）配備了RS-232C和RS-422/RS-485的測試接口。能夠使用將DSUB25pin轉換為端子臺規格的適配器以及支持X.20/21、RS-499等規格的各種數據線。  | |||||||||||||||||||
< 協議設定畫面 > | < 接口設定畫面 > | ||||||||||||||||||
使用擴張主板用途更加廣泛通過交換分析主板可以支持不同硬件配置的通信規格。
| |||||||||||||||||||
AUTO SAVE 長時間記錄
| 標準配備儲存卡插槽 | 推薦存儲卡 最大8GB |
|---|---|
 | CF-8GX |
通信數據向主機內存記錄時能夠選擇內存耗盡后停止或覆蓋記錄。使用自動保存功能，能夠自動保存到大容量CF卡。有助于分偶發性原因不明的通信障礙。
| 對象通信速度 | 連續記錄時間參考*1 | |
|---|---|---|
| 主機內存 | 2G字節CF卡*2 | |
| 9600bps | 約8分 | 約120小時 |
| 115.2Kbps | 約40秒 | 約10小時 |
| 1Mbps | 約5秒 | 約76分 |
*1 1K字節的數據以每1m秒全雙工傳送時。每次捕捉收發數據消費4字節內存。
*2 使用配件CF-2GX時
邏輯分析和電壓測定功能
用最快50n秒的時間間隔對通信線路的時間進行邏輯分析的功能。不使用測試儀器也能夠方便的進行RS-232C信號的電壓測試。
< 邏輯分析表示 >
< 通信信號電壓的表示例 >
PC LINK 電腦連動
利用免費的文本轉換軟件和打印輸出數據讀取軟件能夠在您的電腦有效利用測試數據。另外，另售配件的PC連接軟件LE-PC300G支持COM端口的序列連接和使用序列 - LAN轉換器的LAN連接，能夠?qū)崿F(xiàn)同時控制幾臺分析儀的遠程測試。PC連接軟件還能夠支持存儲卡中數據的讀取以及數據轉換。
 | *1 分析儀沒有附帶USB數據線。利用USB連接，請自行準備USB數據線。利用序列連接，可以使用分析儀標準配件的AUX數據線 LE2-8V。 *2 電腦需要支持CF卡的讀卡機。 |
 | *1 SI-60為LE-PC300G能夠支持的LAN - 序列轉換器。在LE-PC300G的遠程控制畫面指定SI-60的IP地址，識別控制對象的分析儀。 *2 使用配件的DSUB25pin用AUX數據線(LE2-8C)。SI-60的DTE-DCE切換設置為DTE。 |
在線監聽功能
< 在線監聽的連接例 >
配備在不影響通信線路的前提下，把通信數據保存到捕獲內存的同時，根據通信規格簡單顯示的在線監聽功能。不只是通信數據，還可以記錄數據幀被發送或接收的時刻（時間標記）和無通信時間（閑置時間），可以用來確認發生問題的時刻和超時狀況。此外，本機型還配備了能夠搜索出特定通信條件的觸發功能和有效使用內存的特定地址幀選擇保存功能。
根據測試狀況，可以選擇比特發送順序、極性、NRZ/NRZI/FM0/FM1/4PPM等變調格式，并且支持使用SYN編碼省略和SDLC/HDLC地址過濾等高效的分析。
< 源數據表示 >  < 協議翻譯表示 >  < PPP翻譯表示 >  < 時間表示 >  | 特殊數據個別記號表示誤碼以及HDLC的旗標等，使用特殊符號表示通信數據的特別狀態。
線路狀態LED 用雙色發光LED實時表示通信線路狀態。 |
時間標記測試分析
記錄收發通信數據幀的日時。
* 能夠指定OFF、日?時?分，時?分?秒，分?秒?10m秒。
ASYNC和Burst通信下，根據目標線路的通信狀況，可以使用1～100ms設定幀間隔的無通信狀態。
閑置時間測試分析
測試分析通信數據幀之間的無通信時間。
* 能夠指定OFF、100m秒、10m秒、1m秒。
觸發功能
配備最多可以指定4組特定數據收發時的條件和條件成立後的測試分析動作的觸發功能。有助于分析多發于通信系統的間歇性障礙。通過指定一個觸發條件來觸發另一個觸發條件，可以使用連續條件判定解決復雜的通信問題。
| < 觸發設定概要畫面 > < 觸發條件設定例 >  < 觸發動作設定例 >  |
監聽條件自動設定功能
經過分析收到的通信數據，可以自動設定通信速度、成幀字符、編碼、同步字符、BBC/FCS等基本的測試條件。
* 通信數據不足或誤碼過多會導致設定錯誤。
* 自動設定的最高速度為115.2kbps。
< 監聽條件自動設定 搜索畫面 > | < 監聽條件自動設定 條件設定畫面 > |
延時測定功能
| 可以測試從一種信號狀態變化到另一種信號狀態的最小、最大、平均時間(分辨率0.1mS)和次數。有助于控制線RTS-CTS的延遲分析。 使用0.1mS間隔分析控制線變化（RTS-CTS變化等）遲延時間的DELAY功能中，追加了測定RS-232C的4信號線電壓的測試功能。 | < 延時測定表示例 > |
仿真功能
| 擁有作為測試對象機器的通信設備，根據協議進行發送接收測試的模擬功能。在開發初期，沒有通信對象機器的情況下，也能夠進行接近實際的測試。 使用敝公司的MANUAL模式確認通信順序后，可以使用菜單選擇方式制作簡單的程序，用來測試不同條件下復雜的通信順序。由于可以任意設定通信速度，可以人為的錯開通信速度來評價通信速度的裕度或在摻雜奇偶校驗誤差的測試中確認誤碼應答處理。
| 仿真時的連接例 |
MANUAL模式
| 發送數據表格中對應操作鍵[0]～[F]的輸入數據，可以使用相應的操作鍵一鍵發送。在使用監聽功能確認開發機器應答的同時，能夠使用觸發功能簡單的測試通信順序。另外，可以使用[SHIFT]跟[0]～[D]鍵發送與之對應的固定數據，用[SHIFT]跟[E]、[F]鍵還可以控制RS/CS和ER/CD信號線的on/off。 | < 發送數據設定畫面 > |
FLOW模式
| 可以作為發送方或接收方，仿真X-on/X-off Flow控制以及控制線握手的Flow控制。發送模式下，能夠顯示16組發送開始到中斷請求為止的發送數據；接收模式下，可以指定發出發送中斷請求為止的接收數據數和再次發出發送請求為止的時間。 | < FLOW發送模式設定畫面 > |
ECHO模式
| 接收數據在主機內部折返發送。能夠選擇以接收幀單位返送的緩沖反射，以文字為單位的字符反射以及使用硬件折返的環狀反射，適用于測試顯示器終端以及通信終端。 | < ECHO設定畫面 > |
POLLING模式
| 能夠模擬多點（1：N連接）的輪詢通信順序下的主設備和從設備。從屬模式下，檢查指定地址的數據幀接收次數和有無差錯，返回指定數據；主動模式下，向32種指定從屬地址發送輪詢信息，逐個檢查返回的數據，并輸出到屏幕。 | < POLLING模式設定畫面 > |
BERT（比特誤碼率測試）功能
使用ITU-T G.821標準的參數（比特誤碼數、塊誤碼數）評測發送測試數據后返回的數據，能夠測試誤碼率，切分障礙點的BERT（比特誤碼率測試）功能。標準配備有豐富的測試數據以及強制插入比特誤碼等與專用機匹敵的功能。
< BERT設定畫面 > Async（異步）模式或Sync（同步）模式下，能夠指定測試期間（連續、接收比特數、指定時間、循環）以及各種測試數據進行評測。 < BERT測定表示例 >  測試開始后，可以實時更新線路品質的分析結果表示。使用循環模式，還可以確認某通信線路指定時間帶的比特誤碼率變化。 | BERT(比特誤碼率測試)時的連接例 |
［BERT測試內容］
| 通信模式 | 可選擇ASYNC模式，SYNC模式 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 測試模式 | 連續(CONTINUE)、接收比特數(R-BIT)、指定時間(RUN TIME)、循環 | ||||||||||||||||||||||||||||||
| 方式 | 26-1，29-1，211-1，MARK，SPACE，ALT，DBL-ALT, 1in4, 1in8, 1in16, 3in24 | ||||||||||||||||||||||||||||||
| 檢測內容 |
|
簡單易用的菜單方式
| 繼承以前產品操作方法的菜單選擇操作方式，任何人都可以簡單的操作。 | < Top Menu畫面 > |
離線分析/數據搜索
| 搜索條件 | 通信錯誤（可以指定錯誤類別），最大8文字的通信數據列（可以指定通配符，位屏蔽），指定時間以上的閑置時間，指定時刻的時間標記（可以指定通配符），觸發一致數據 |
|---|---|
| 搜索動作 | 頭文表示、計數 |
測試的數據能夠以卷軸或分頁顯示。此外，還具有強大的搜索功能、特定的數據頭文表示和計數功能。
< 搜索條件設定例 > | 如本例中表示，用通配符（*）搜索10點30分00秒～10點39分59秒的時間標記數據。 |
電腦通用的文件管理
CF卡中的測試條件和監聽數據等測試結果可以使用電腦的文件管理方式保存。 由于各機型之間的文件通用*，可以把LE-2500的測試分析數據保存到存儲卡里，回到辦公室用LE-3500進行詳細分析。
*： LE-8200/LE-3500/LE-2500/LE-7200/LE-3200/LE-2200/LE-1200間的測試數據文件能夠互相使用。 但是，在下位機型上使用上位機型保存的文件時，并在舊機型上使用新機型保存的文件時，文件和數據的一部分有可能不能夠使用。
| 能夠確認存儲卡里保存文件的種類、名稱、大小、儲存日期。 | < 文件操作畫面例 > |
| 文件種類 | 監聽數據（.DT），觸發存檔（TG SAVEnn.DT），自動存檔（#nnnnnnn.DT）， 檢測條件（.SU），仿真發送用數據（.ST），模擬程序（.SP） |
|---|---|
| 文件操作 | 普通文件表示，指定類型文件表示，存檔，讀檔，刪除，格式化 |
| 在保存有大量存儲文件時，可以使用過濾只顯示需要的文件。 這個畫面是只表示2008年8月1日0:00到2008年8月31日23:59分的LINEEYE格式數據的設定。 | < 文件過濾設定畫面例 > |
主機固件的升級
新功能追加或經過改良之后，最新固件都會在敝公司主頁上刊登。下載到電腦后通過串列數據線或USB可以簡單的刷新為最新狀態。
無人測定狀態下方便的自動RUN/STOP功能
| 通過指定測試開始和結束的日時，可以在指定期間內自動進行檢測。 | < 自動測試設定例 > |
能夠開發獨自的控制系統
< 程序庫中的樣本程序 >
連接、檢測、按鍵模擬、
取得CSV格式的監聽數據
準備了VisualC++以及Visual Basic用的LE系列通信程序庫，能夠在短時間內開發在PC上與其他軟件功能使用的特殊控制系統。
* 任何人都可以自由使用LE系列通信程序庫以及樣本程序，但本公司不對其使用方法做免費技術支持。請見諒。
【LE系列通信函數例】
| LEConnect | 與LE系列連接 |
| LEGetSetup | 取得LE系列的設定 |
| LESetTable | 設定發送數據表格 |
| LEGetProgram | 取得程序、數據 |
| LEStartMeasure | 開始測試 |
| LEGetMonitorData | 取得監聽數據 |
| LEEmulationKey | 模擬LE系列的按鍵操作 |
LE系列PC操作程序庫是一個能讓用戶以及程序更好的使用分析儀常用功能的開發用樣本庫。
如果需要在PC上使用LE系列的全部功能，推薦使用電腦連接軟件LE-PC300G。
多彩的印刷格式
在畫面表示模式對應的文本打印格式下，可以打印指定范圍的測試數據。另外，如果使用專用的打印機，還可以連續打印屏幕顯示畫像的硬拷貝以及邏輯分析時的波浪線。
● 印刷圖例請點這里 → sample1 ｜ → sample2?。?span style="color:#ff6600">→ sample3
| 接口(標準配備) | RS-232C （V. 24）*1， RS-422/485 （RS-530）*1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 擴張測試接口(選配件)*2 | 端子臺RS-422/485［ LE-25TB ］， X.20/21［ LE-25Y15 ］， RS-449［ LE-25Y37 ］， V.35［ LE-25M34 ］*3， 1.8/2.5/3.3V/5V系TTL/I2C［ OP-SB5GL ］， 紅外線通信IrDA/ASK［ OP-SB6G ］， 電流環［ OP-1C + SB-25L ］， CAN/LIN［ OP-SB7GX ］ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標準對應的協議 | 調步同期（異步）、異步PPP、字符同步 SYNC/BSC、比特同步 HDLC/SDLC/X.25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 能夠擴展的協議 | I2C、BURST*4、IrDA(IrLAP)、CAN、DeviceNet、LIN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 同步時鐘 | ST1（DTE發送數據時鐘） ， ST2（DCE發送數據時鐘） ， RT（DCE接收數據時鐘） ， AR（從發送接收數據的邊緣抽出的同步時鐘） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 捕獲內存容量*5 | 2.4M字節 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 內存利用的附加功能 | 能夠切分使用，誤操作保護，能夠選擇循環緩沖/固定緩沖 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備用電池 | 測試條件設定和測試數據能夠使用內置鋰電池備份約5年 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 全雙工時的最高通信速度 | 1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 半雙工時的最高通信速度 | 1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 速度設置范圍 | 50bps～1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 速度設置功能、精度 | 在范圍內能夠任意設定發送和接受的數據速率（有效數字：4位，設定誤差：±0.01%以下） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據格式 | NRZ， NRZI， FM0， FM1， 4PPM， ASK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據編碼 | ASCII， EBCDIC， JIS7， JIS8， Baudot， Transcode， IPARS， EBCD， EBCDIK， HEX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 字符、幀格式 | 異步：數據位（5， 6， 7， 8） ＋ 奇偶校驗位（0， 1） ＋ 停止位（1， 2） 字符同步：數據位 ＋ 奇偶校驗位 （共6， 8bit） 位同步：數據位 （8bit） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 奇偶校驗位 | NONE， ODD， EVEN， MARK， SPACE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 多機通信位 | 使用特殊記號表示MP(多機通信)位的狀態 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據發送順序 | 能夠切換 LSB first 或 MSB first | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 極性轉換 | 能夠切換NORMAL或INVERTED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 錯誤校驗 | 奇偶錯誤（ODD，EVEN，MARK，SPACE），幀中繼, BREAK, ABORT, 短幀， BCC（LRC，CRC-6，CRC-12，CRC-16，CRC-ITU-T，F(xiàn)CS-16，F(xiàn)CS-32） 能夠指定BCC的透過模式處理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在線監聽功能 | 在不影響通信線路的前提下連續記錄通信日志并使用LCD顯示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 閑置時間記錄表示 | 能夠指定時間間隔100m秒， 10m秒， 1m秒 、以及OFF（不記錄） 最高999. 9秒 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 時間標記記錄表示 | 能夠指定“日時分”、“時分秒”、“分秒10m秒”、以及OFF（不記錄） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 線路狀態記錄表示 | 從RS(RTS)、CS(CTS)、ER(DTR)、DR(DSR)、CD(DCD)、CI(RI)、EXIN(外部觸發輸入) 中選擇4個信號，與收發數據一并記錄，能夠以波形圖表表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 地址過濾 | 能夠過濾記錄指定地址的數據幀（限于HDLC/SDLC/X.25的測試） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據表示、操作 | 數據捕獲時的畫面暫停， 滾屏表示， 翻頁表示， 跳到指定畫面 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 位移表示 | 能夠?qū)⒈硎編w向右或向左以1比特單位移動 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 協議翻譯表示 | SDLC（對應modulo 8/128）翻譯， ITU-T X. 25（對應modulo 8/128）翻譯， LAPD翻譯， PPP翻譯， BSC翻譯， IrLAP翻譯， I2C翻譯 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 線路狀態LED | 將把SD， RD， RS(RTS)， CS(CTS)， ER(DTR)， DR(DSR)， CD(DCD)， CI(RI)， ST1(TXC1)， ST2(TXC2)， RT(RXC)的各信號線的狀態使用雙色LED實時表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-232C的LED發光條件 | 邏輯ON=紅燈亮，邏輯OFF=綠燈亮，未連接NC=滅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 其他接口的LED發光條件 | 邏輯ON=紅燈亮，邏輯OFF或未連接NC=滅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 時間間隔計時器 | 2種 極限值 999999?。軌蛑付ǚ直媛?ms ，10ms ，100ms） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通用計數器 | 2種 極限值 999999 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據數計數器 | SD用/RD用 各1個 極限值 4294967295 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 觸發功能 | 最多可指定4組觸發條件以及觸發動作來控制測試，還支持以一個條件觸發另一個條件的連續觸發 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 觸發條件 | 通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等）， 最多8個字符的通信數據序列（可指定通配符、位屏蔽）， 指定以上的閑置時間，計時器/計數器值一致， 通信接口信號線和外部觸發輸入的邏輯狀態 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 觸發動作 | 測試停止（可調整停止時間）， 觸發條件的有效化， 計時器的控制（開始、停止、重置）， 計數器的控制（計數、清除）， 蜂音器鳴叫， 向存儲卡保存測試數據， 發送事先指定的字符序列（Manual仿真時）， 向外部觸發端口OT2脈沖輸出 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外部觸發輸入 | 所有觸發條件成立時向外部觸發端口OT1脈沖輸出，以指定觸發動作向外部觸發端口OT2脈沖輸出 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據搜索功能 | 能夠搜索捕獲內存中特定條件的數據 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 搜索條件 | 通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等）， 最大8個字符的通信數據序列（可指定通配符、位屏蔽）， 指定以上的閑置時間， 指定時刻范圍的時間標記， 觸發一致數據 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 搜索動作 | 能夠選擇一致數據的頭文表示以及計數表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 監聽條件自動配置 | 可自動設定協議、數據速率(最大115.2Kbps)、譯碼、同步字符、BCC等測試條件*6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自動測試（自動RUN/STOP功能） | 在指定時刻以指定周期（可選每月、每天、每小時）自動開始/停止測試 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 開機自動RUN功能 | 開電源后，能夠自動開始測試 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自動保存功能 | 將監聽數據向捕獲內存記錄的同時向CF卡保存文件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件大小 | BUF （捕獲內存容量）， 1M字節， 2M字節， 4M字節， 8M字節 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件數 | 最多1024個 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 延時測試功能 | 顯示接口信號線的變化時間間隔（表示現在/最小/最大/平均，分辨率0.1m秒） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 信號電壓測試功能 | 測試并顯示RS-232C的SD、RD、ER(DTR)、CD(DCD)的電壓振幅值（表示現在/最小/最大，輸入范圍±15V，分辨率0. 1V） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 邏輯分析功能 | 將接口信號線的邏輯變化以采樣時鐘周期測定，以波形圖表表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采樣時鐘 | 1KHz～20MHz （14段） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采樣內存 | 最少2,000個采樣點 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 觸發條件 | 通信信號線以及外部信號的邏輯狀態一致，在線監聽功能的指定觸發條件的一致 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 觸發位置 | Before（注重觸發點的前面）、Center（中央）、After（注重觸發點的后面） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示的擴大縮小 | ×8 ， ×4 ， ×2 ， ×1 ， ×1/2 ， ×1/4 ， ×1/8 ， ×1/16 ， ×1/32 ， ×1/64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 其他功能 | 測試光標間時間，切換信號線，信號狀態的搜索 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 比特誤碼率測試 | 能夠在DTE或DCE模式（能切換pin排列），使用回送或交互模式測試線路品質 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信模式 | 可選擇同步（ SYNC ），異步（ ASYNC ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測試速度 | 50bps～1.000Mbps 任意通信速度 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測試模式 | 連續測試，接收比特數指定，測試時間指定，1～1440分單位反復測試 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測試數據 | 26-1, 29-1, 211-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 誤碼插入功能 | 能夠使用按鍵操作向測試數據中插入1比特誤碼或5比特誤碼 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測試項目和范圍 | 能夠測試ITU-T推薦G.821規范的參數 有效接收比特數（ 0～9999999秒 ），比特誤碼數（ 0～9999999～9. 99E9 ），比特誤碼率（ 0～9. 99E-9～1 ），塊誤碼數（ 0～9999999～9. 99E9 ），塊誤碼率（ 0～9. 99E-9～1 ），Savail（ 測試有效時間 0～9999999秒），Loss次數（ 同步偏離次數0～9999 ），誤碼秒數（ 0～9999999秒 ），%EFS （ 正常工作率 0. 000～100. 000% ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仿真功能 | 使用DTE 或DCE 模式（能夠切換pin配列）能夠發送接收任意數據 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發送數據輸入 | 能夠向數據表格中輸入16種發送數據（合計16K字節） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 誤碼數據輸入 | 發送數據的一部分能夠以奇偶錯誤等誤碼數據輸入 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 控制線自動控制 | RS(RTS)、CS(CTS)、ER(DTR)、CD(DCD)的信號線和信號發送的時間能夠以1m秒分辨率自動控制，并能以按鍵操作手動控制 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發送驅動控制 | 模擬RS-485時，能夠選擇在發送數據的前后自動激活驅動的自動控制，和ER(DTR)或CD(DCD)信號線按鍵操作使之聯動的手動控制功能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MANUAL模式 | 可以一邊確認通信狀況的畫面，一邊把分配在操作鍵的數據以按鍵操作發送，能夠與觸發功能并用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FLOW模式 | 仿真X-on/X-off控制數據以及RTS/CTS控制線的流程控制順序（可選擇接收方或發送方） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECHO模式 | 把接受的信號按照幀單位（buffer echo）或字節單位（character echo）或以折返方式（loop back）發送 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POLLING模式 | 模擬輪詢通信（可選擇主動或從動） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件管理功能 | 測試數據和測試條件能夠以PC讀取格式保存到CF卡 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件種類 | 測試數據（.DT），測試條件（.SU ）， 觸發保存數據（TG SAVEnn.DT）， 自動保存數據（#nnnnnnn.DT） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件操作 | 通常文件表示、類型/日期分別表示、保存、讀取、刪除、刪除所有文件、格式化 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 對應存儲卡 | 2G字節～8G字節*7的CF卡（本公司配件存儲卡以外沒有工作保證） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 打印輸出功能 | 測試數據的指定范圍以各種格式印刷，打印表示圖像硬拷貝 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液晶顯示屏 | 單色 240×64 dot 無背光 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUX(RS-232C)端口 | mini-DIN 8pin連接器 通信速度：9600bps～230.4Kbps?。?段） 印刷數據的輸出， 可用于PC聯動［LE-PC300G］， 可用于固件更新 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB2.0端口 | 設備方B連接器 支持Full speed傳送 可用于PC聯動［LE-PC300G］， 可用于固件更新 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外部電源*8 | 附帶AC適配器 DC9V，2A（AC100～240V，50/60Hz） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 內置電池 | 鎳氫電池（型號：P-19S） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電池工作時間*9 | 約8小時 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電池充電時間 | 約2.5小時 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 溫度范圍 | 工作時： 0～40℃ 保存時：-10～50℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 濕度范圍 | 85%RH以下 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適合規格 | CE (CLASS A)， EMC (EN61326-1:2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 | 210 （ W ）×154 （ D ）×38 （ H ） mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | 約760g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 附帶品 | DSUB25pin用監聽數據線（LE-25M1）， DSUB9pin用AUX數據線（LE2-8V）， 外部信號輸入輸出數據線（LE-4TG）， AC適配器（3A-183WP09）， 便攜包（LEB-01）， 程序CD， 使用說明書， 保證書 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 配件 |
|
*1：進行DSUB9pin接頭的RS-232C以及獨自幀配列的RS-422/485的監聽時，需要配件的監聽數據線和端子臺（型號：LE-259M1和LE-25TB）。
*2：擴張測試接口能夠使用［ ］內記載的配件支持。
*3：不支持V.35的控制信號線。
*4：跟時鐘邊緣同步，取得所有數據。
*5：每次捕捉發送接收數據、閑置時間、時間標記、線路狀態，將消耗4字節內存。
*6：通信數據量少或誤碼過多時，不能正確自動設置。
*7：超過2G字節的儲存卡，從固件Ver. 1.06以后能夠支持。
*8：能夠使用附帶AC適配器（型號：3A-183WP09 接頭極性正極中央）以及舊機型的AC適配器（型號：3A-161WP09 接頭極性負極中央）。
*9：按我公司測試條件測試。
