X-Analyser支持CAN，CAN FD，LIN分析工具的所有典型功能以及以下功能：

模擬CAN，CAN FD和LIN設備或網絡-用于傳輸?shù)南⑸善鳎?/span>

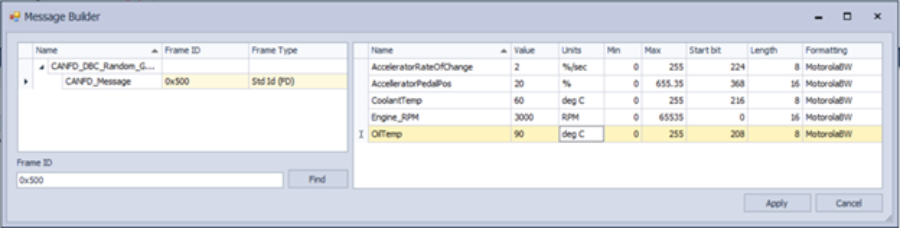

從.DBC或.LDF文件構建要在CAN，CAN FD或LIN總線上傳輸?shù)南?。這樣可以節省將十進制轉換為十六進制以及計算縮放比例和偏移量的時間。所需要做的就是輸入信號物理值，例如，發動機轉速為3000 rpm或油溫為攝氏度。

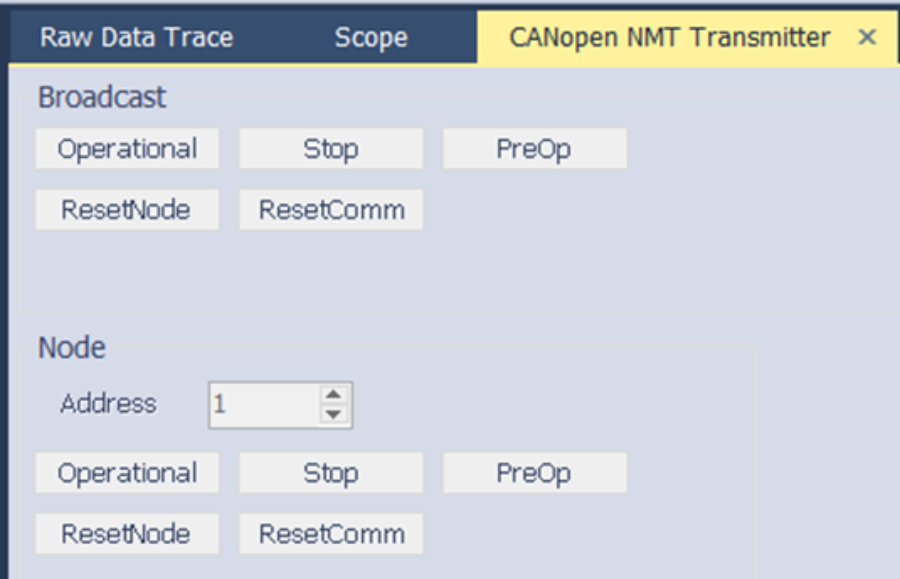

CANopen

X-Analyser支持用于工業自動化和其他非公路應用的CANopen高層協議。您必須擁有X-Analyser Professional Edition的兩個主要支持領域；消息/信號解釋和網絡管理消息的傳輸，以使單個節點或整個總線處于不同的狀態。

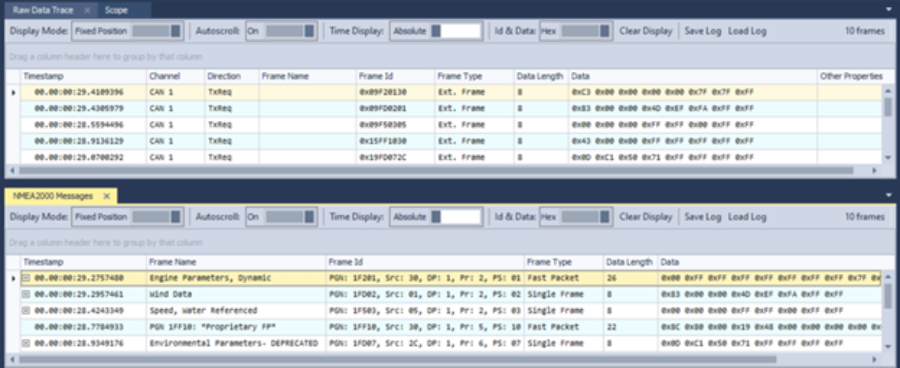

NMEA 2000

市場上功能最強大的NMEA2000測試工具。NMEA2000 PGN信號數據庫已嵌入X-Analyser中，這意味著您可以輕松發送或接收和解釋數據?？焖俜纸M協議支持NMEA2000分組的發送和接收。CAN標識符被解釋為PGN，源地址，優先級等，并且數據字段分為PGN字段和信號。

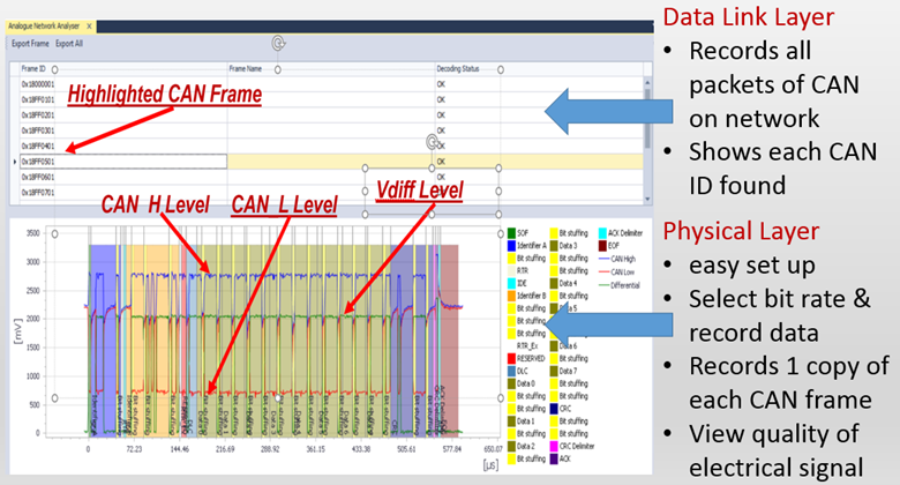

CAN示波器

· X-Analyser捕獲CAN總線上每個CAN幀的CAN_H和CAN_L信號

· 可用于進行完整的CAN系統審核

· 幫助確定哪些ECU或CAN總線區域遇到電氣問題

篩選器編輯器

使用過濾器編輯器過濾可被原始數據跟蹤過濾的CAN幀；通道，數據，數據長度，方向，幀ID，幀類型和時間戳。這些可以與邏輯功能組合使用，以定義用于過濾的某些標準。

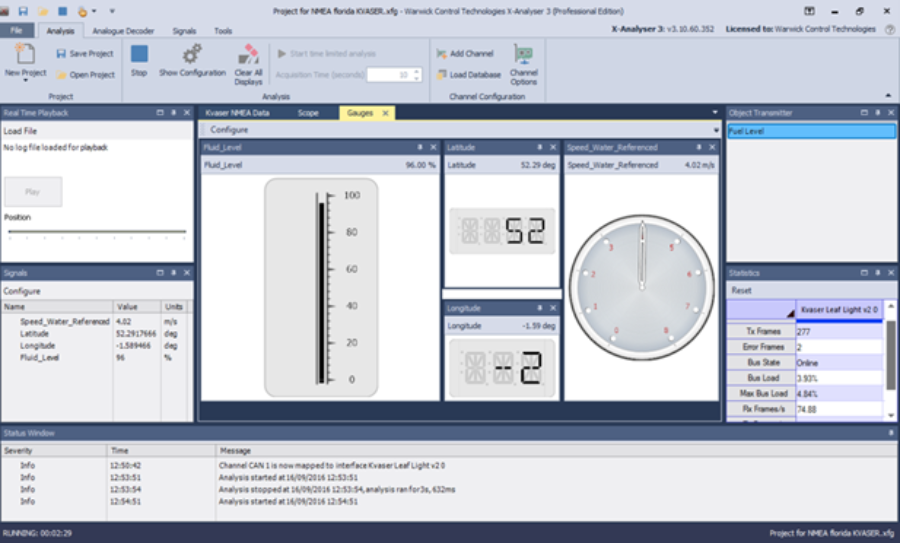

儀表盤

使用CAN數據庫，可以將已加載的信號配置為顯示為儀表。結合可用的儀表樣式和數值可以進行定義，例如；最小和最大值以及次要和主要步長間隔。

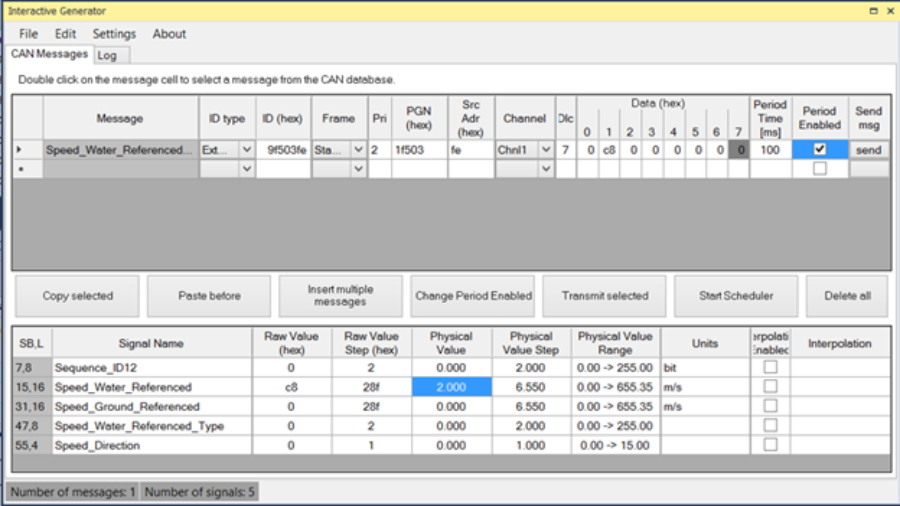

交互式生成器（IG）允許用戶使用CANdb（* .dbc）文件使用信號物理值將CAN消息交互傳輸?shù)较到y(tǒng)上，該信號的物理值將自動轉換為原始CAN數據。IG與X-Analyser并行運行，允許用戶即時創建和更改CAN消息。消息的傳輸可以通過用戶交互（即，單擊按鈕）或具有5ms分辨率的計時器進行，以允許定期傳輸。

ISO 15765發射器

添加了ISO 15765更高層協議后，即可輕松創建模式3發射器。

J1939信號數據庫

X-analyser專業版隨附J1939數據庫，可以在其中選擇信號并定義源地址，以便可以在“信號面板”，“儀表”或“示波器”中顯示它們。

J1939信號

在X-analyser Professional可用的J1939 Raw Trace選項卡中，可以擴展CAN框架以顯示該框架內的信號。

信息發送器

信息發送器可用于創建CAN幀并將其發送到網絡上?？梢赃x擇標準ID和擴展ID，還可以通過選擇“自動重復”并定義時間間隔（以毫秒為單位）來定期發送發送器。

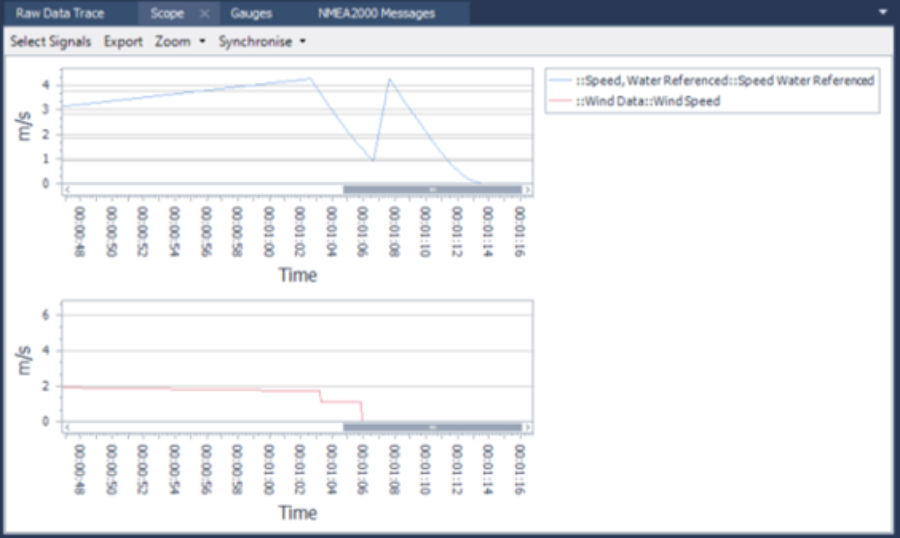

繪制信號范圍

加載了CAN，CAN FD或LIN數據庫后，就可以選擇要顯示和繪制示波器的信號。可以選擇示波器上的點以在特定時間顯示值。合并范圍也可以導出為CSV格式，以便在Excel中打開和使用。

信號編輯器

信號編輯器可用于動態創建CAN數據庫的各個部分，創建的內容可配置為信號面板，儀表或示波器。

信號面板

使用CAN數據庫時，可以將已配置的信號配置到信號面板以顯示物理值。信號可以數字或符號顯示。

信號搜索功能

加載后的CAN數據庫可以使用信號搜索功能進行搜索。引號也可以用于搜索全名，即“ Engine RPM”。

符號和數值

X-analyser現在可以在信號面板，儀表或示波器上多次顯示相同的信號。在信號面板中，同一信號可以顯示一次以上，每個信號都可以顯示為符號或數字值。

UDS DTC讀取器

X-analyser現在具有UDS DTC讀取器，一旦在UDS DTC讀取器的傳輸協議中對其進行了配置。它應讀取并清除UDS DTC，并帶有設置DTC狀態掩碼的選項，以便可以讀取不同的ECU。

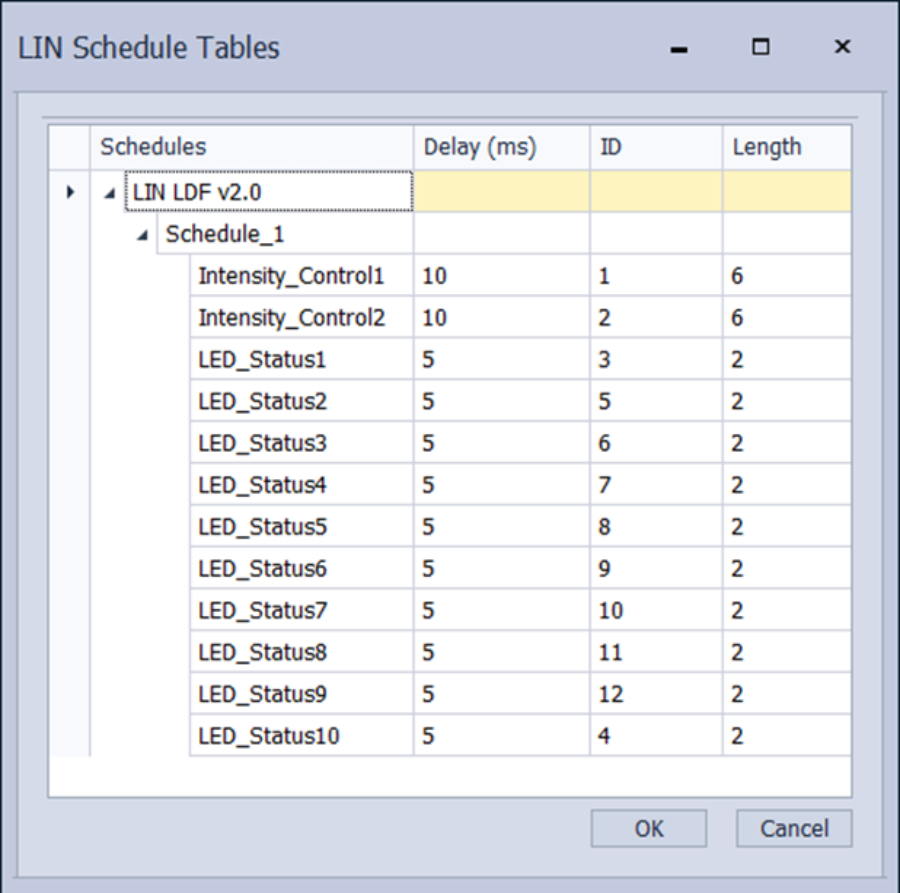

LIN調度表

將LDF加載到X-Analyser中時，可以將調度表加載到對象發送器中，以模擬LIN總線上的所有或某些節點。

支持行業標準的日志文件和數據庫

X-Analyser使用行業標準文件，以便可以在您的工程師，客戶和供應商之間輕松共享它們。有關控制器局域網（CAN）的說明，X-Analyser支持CAN數據庫文件格式（* .dbc）。對于本地互連網絡（LIN）的描述，X-Analyser支持LIN描述文件（LDF）格式（* .ldf）。對于CAN數據日志，X-Analyser支持ASCII文件格式（* .asc）的日志文件。

虛擬網絡和渠道進行離線分析

X-Analyser提供了許多虛擬總線，這些虛擬總線可用于脫機演示或處理從CAN或LIN總線捕獲的數據，從而無需網絡即可在PC上查看和回放數據界面。虛擬總線包括：
?以模擬環回連接的本機虛擬X-Analyser虛擬總線。這是回放目的的理想選擇。
?隨機CAN生成器，它生成ID為0x500的CAN消息，其數據字段包含正弦波和許多隨機信號波形。
?隨機LIN發生器，該ID生成ID為0x32的LIN消息，其LIN消息的數據字段包含正弦波和許多隨機信號波形。
?隨機CAN-FD生成器，其生成ID為0x500，DLC 48的CAN消息，其數據字段包含正弦波和許多隨機信號波形。

除此之外，如果您使用的是Kvaser或Vector接口，則可以使用這些制造商提供的虛擬通道。

輕松的項目共享

X-Analyser的項目文件意味著您可以將針對不同項目，車輛和網絡的不同設置和GUI顯示放在一起。將CAN或LIN數據庫嵌入X-Analyser項目意味著可以輕松共享項目文件，而不必?fù)?dān)心數據庫鏈接或位置。
