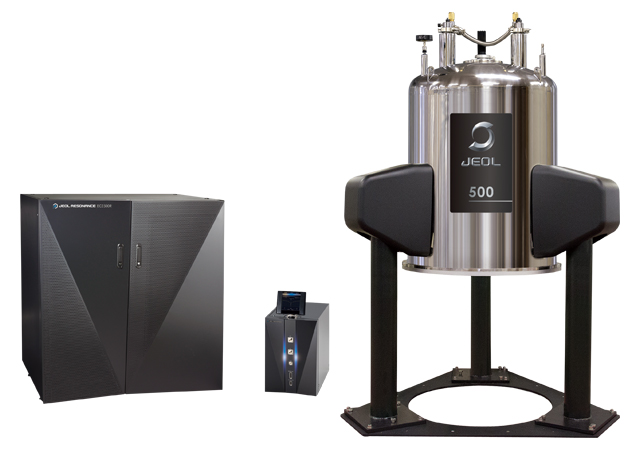

JNM-ECZR系列是高度結合了最新數字技術和高頻技術研制的脈沖傅里葉變換核磁共振儀。電路的高度集成化提高了譜儀的可靠性、實現了機體的小型化，譜儀對多通道操作、高功率放大器等配件的可擴展性支持也比舊機型更強。 外圍設備的控制系統采用了全新的高速總線，并高速、高精度地控制著各種外圍設備。

此外，先進的軟件和自動化技術，不僅使日常測試工作全部實現了自動化，同時還支持最尖端的測試。

譜儀控制計算機

ECZ譜儀內置控制譜儀的計算機（Spectrometer Control Computer），SCC是擁有大容量硬盤的高性能計算機，能執行脈沖序列、確認測試過程中的靈敏度及存儲、處理數據等，可以獨立于工作站， 測試數據會寫入SCC的硬盤，因此，SCC也兼有數據服務器的功能，所以即使在連續測試過程中工作站計算機或網絡發生任何故障，提交的測試仍能正常執行，結果會自動寫入SCC數據服務器，即使處于需要經常進行各種測試和處理的多用戶使用環境中，裝置也能穩定地運行。

多序列發生器

在執行脈沖序列過程中，序列發生器控制著RF、 Lock和PFG通道。 ECZ譜儀采用多序列發生器方式，從序列發生器可以單獨高速控制每個通道，主序列發生器對各從序列發生器進行整體的同步控制。各個從序列發生器，與其它序列發生器是同步和異步無關，都可以高速執行脈沖序列，通過主序列發生器控制多個從序列發生器可來執行NMR的脈沖序列。 ECZ譜儀最多能同時使用8種核素、32個頻率源和PFG輸出。直至將來無論怎樣復雜的脈沖序列也都能夠執行。

STS (智能收發器系統)

利用新開發的數字高集成技術和高頻技術STS（智能收發器系統），將舊機型分別獨立的單元都集成在單一的射頻收發芯片上，其中包括：RF序列發生器、DDS(直接數字合成器)、FSU（頻率合成單元）、發射器、接收器、采集單元和門控單元等。 一個射頻收發芯片裝置的標配是2種核素、8個射頻源和1個接收器， 這相當于把NMR系統的基本組成都整合到了一張芯片上。ESZR譜儀的射頻收發芯片可以擴展到4張，最多可支持8種核素、32個頻率源和4個接收器。

高精度的數字控制

基于STS技術開發的ECZ譜儀的序列發生器實現了前所未有的高速控制，頻率、相位、幅度、調制控制的時間分辨率達到5ns。這種高速的數字控制對近年來NMR脈沖序列所要求的高速脈沖相位調制非常有效。同時，對各種外部系統也具有控制性能。

ECZ　周波數変調： 　　　ECZ　頻率調制
0 ( 無変調) → 10 MHz ( 有変調) ：　 0 ( 無調制) → 10 MHz ( 有調制)
ECZ　振幅変調： ECZ　幅度調制
ECZ　位相変調： ECZ 相位調制

高性能的DDS

基于STS技術開發的ECZ譜儀的DDS(直接數字合成器）能輸出可調的寬頻率范圍。 如果使用支持的探頭，標配的譜儀可以模擬3種核素測試。 例如，用標配的ECZ譜儀可以進行13C{1H}{19F}測試。

ECZ400S和TFH 探頭 測試的CF3CH(F)CF2OCH2CH3 的13C 譜圖

接收器

ECZ譜儀的接收器由序列發生器控制，能獨立、動態地調制頻率和相位并進行采樣?；?6位100 Msps的高速A/D轉換的DQD（數字正交檢測系統），通過高倍率的過采樣，不僅提高了對量化噪聲有效的動態范圍，而且還最大程度地減少了IMD等不需要的信號。此外，針對NMR優化了的數字接收器濾波器確保了大寬帶范圍內精確的定量結果。

ECZ譜儀的動態范圍大，能觀察到微小的信號。混合試樣：H2O:DMSO:Acetone=18570:104:1( 約10 % D2O) 的Acetone信號的13C衛星峰( 約340 萬分之1)的微小信號能夠清楚地觀測到。

數字接收器的頻率特性 300 Hz 步進 10 kHz 范圍

多序列發生器和多維NMR測試

ECZR譜儀的每個射頻源控制2個核素和8個頻率，利用多序列發生器方式最多可以控制四個射頻源即8個核素和32個頻率。智能多序列發生器控制多個RF源，不僅能高度精確地執行復雜的多維NMR測試，而且還能方便地生成脈沖序列。此外，通過在脈沖序列內使用條件語句，用相同的脈沖序列程序可以進行多次實驗。

數字鎖反饋電路

STS技術的應用使2H Lock也能進行高速、高精度地?cái)?shù)字控制。新開發的數字反饋電路，通過響應迅速的控制能更有效地抑制著磁場變化的影響。 高速、高精度的數字鎖反饋機制使譜儀能長時間、穩定地運行。

勻場

ECZ系列的梯度勻場不僅支持通常使用2H核的高速梯度勻場，而且還支持1H、 19F等原子核和部分固體樣品等，對范圍更廣的原子核也可以支持。 這些功能對NoD NMR和固體NMR測試非常有效。 除梯度勻場外，還具有Fast Shimming和Shim Tracking等豐富的功能。

什么是梯度勻場？

用磁場梯度測試樣品的磁場分布（場圖），將其與標準圖進行比較，然后計算所需的勻場值進行補償，使磁場變得均勻，是一種快速勻場方式。
