TEG-Tester 熱電轉換效率測量系統
詳細介紹
近年來，對可再生能源技術的需求越來越大，可替代化石資源的優化也達到了上限。熱電技術提供了將熱能直接轉化為電能的途徑，是一種利用工業過程、車輛排氣系統甚至來自人體熱量中尚未消耗的廢熱的發電方法。

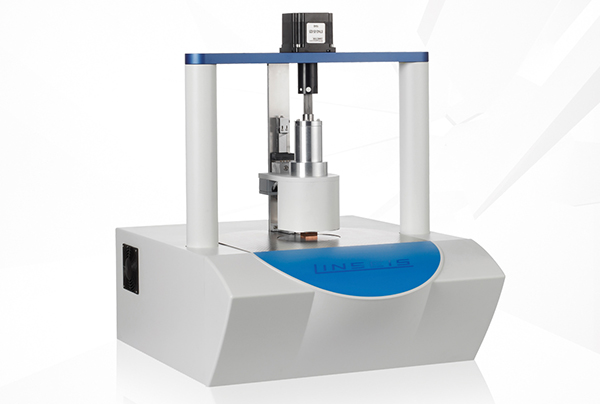

LINSEIS TEG-Tester 是一種用于熱電器件（TEGs）溫度相關轉換效率評估的測量系統。該模塊位于熱板和冷板之間，其中熱板連接到可調節加熱器，冷板連接到恒溫控制的液冷散熱器。通過集成的電機自動調節接觸壓力（根據溫度調整壓力穩定性）。
通過設置不同的溫度來對熱電裝置施加溫度梯度，并測量通過參考試塊計量棒而進入TEG的熱流。在不同的點對產生的電壓和電流進行掃描，得到I-V曲線，或可觀測到在動態負載下運行的TEG。利用擾動和觀測法來計算效率和跟蹤最大功率點。
應用方向：
l 熱電模塊的性能測試
l 評估熱電材料的最大熱電轉換效率
l 在負載及熱循環條件下測試熱電模塊的預期壽命
特點：
l 自動機械負載壓力補償
l 不同的操作模式（CC、CV、FOC、MPPT、P&O）
型號 | TEG TESTER |
樣品尺寸 | 40 mm x 40 mm (其他需求可定制) |
樣品厚度 | 最厚 30 mm |
測厚精度 | ± 0.1% (50% 量程) / ± 0.25%(100% 量程) |
溫度范圍 | RT 至 300°C (熱端) / –20 至 300°C |
溫度準確度 | 0.1°C |
電壓范圍 | 0-60 V (DC) |
電壓準確度 | 0.3 % |
電壓分辨率 | 2.4 μV |
電流范圍 | 0-25 A (DC) |
電流準確度 | 0.3 % |
電流分辨率 | 1 μA |
損耗功率 | 最高至 250 W |
評估參數 | 熱流 賽貝克系數平均值 熱導率平均值 模塊電阻平均值 輸出功率 |
接觸壓力范圍 | 0 至 8 MPa (根據樣品尺寸) |
接觸壓力準確度 | +/- 1% |
尺寸 | 675 mm H x 550mm W x 680 mm D |
冷卻裝置 | 外部冷卻器（與附加加熱裝置結合使用） |
加熱裝置 | 電阻加熱器 |
