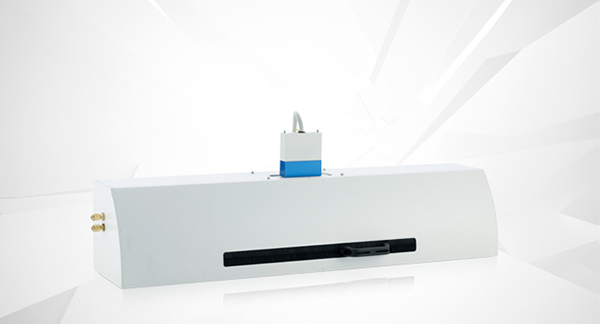

霍爾效應測量系統L79/HCS
詳細介紹
L79/HCS系統可用于半導體組件性能表征，包括:遷移率，電阻率，載流子濃度和霍爾常數。
基本型提供不同形狀和溫度條件下所需的樣品支架。選配低溫（液氮）附件結合高溫爐（溫度可達800°C）可確保涵蓋所有應用領域。永磁體和電磁鐵可提供高達幾特斯拉強度的固定或者可變磁場。
樣品支架位于密封的真空測量室，測量室設有進出氣體口，可在受控及可變的氣氛下進行測量。不同的樣品支架可用于從LN2至800℃進行測量。

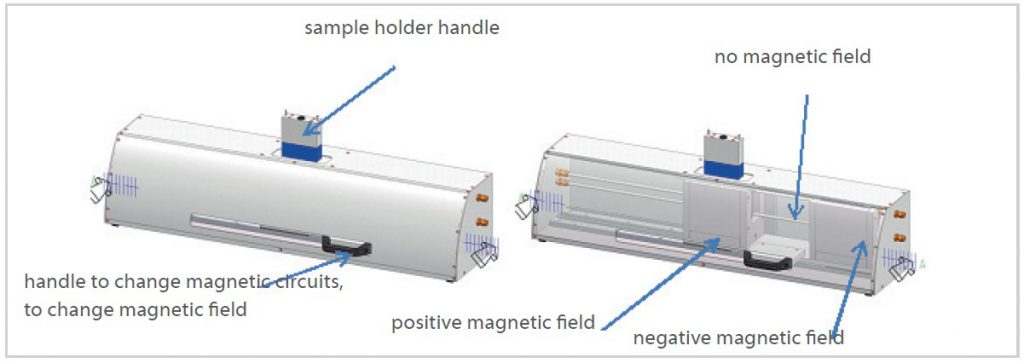

可選的實際磁場強度可以在高達150℃的溫度下測量。測量過程中，在滑軌上的兩個磁路可以移動組裝，可將磁通量從正變?yōu)榱闵踔翞樨?fù)，因此樣品無需移動。
電阻率和電導率
霍爾常數和遷移率
載流子濃度
高溫霍爾測量
易于操作
集成裝置
型號 | L79 HCS |
溫度范圍 | 從LN2 至 800°C （不同配置） |
輸入電流 | 5nA 至 125 mA |
霍爾張力 | 1 μV 至 2500 μV |
數字分辨率 | 300 pV |
樣品幾何形狀 | 從 5 x 5 mm 至 25 x 25 mm 高度最大 5 mm |
磁場 | Basic: 永磁鐵，最高0.7 T；磁極直徑90 mm 電源 75A / 40V. |
傳感器 | 提供不同的可交換傳感器配置 |
電阻率范圍 | 10-4 至 107 (Ω/cm) |
載體密度 | 107 至 1021 (1/cm3) |
遷移率 | 1 至 107 (cm2/Volt sec) |
重復性/準確性 | |
電阻率 | ± 3% (大多數材料) |
霍爾常數 | ± 5% (大多數材料) ± 6% (大多數材料) |
氣氛 | 真空，惰性，氧化，還原 |
附件：
多種傳感器可用于不同的：
樣品量
溫度范圍
可選永磁鐵或電磁鐵。
淬火冷卻附加裝置，可在80K下進行測量。
控制液氮冷卻的KREG和Dewar。
用于自動化測量的電動線性平臺。
規定大氣的氣體進出口。
