DPU101通用輻射監測主機作為輻射監測系統中的基本單元，實現數據采集、信息顯示、遠傳通訊及數據存儲等功能。既可獨立配合不同類型輻射探測器及控制單元使用，也可作為基本節點集成在輻射監測系統中使用。

主機可為多個數字輻射探測器提供電源并通過串口采集輻射信息，同時對數字輻射探測器進行遠程參數配置；就地輻射信息顯示采用工業級彩色液晶屏，軟件顯示界面及配置菜單簡潔直觀，充分簡化用戶操作。

主機提供多個數字通訊接口，包括RS-485串口以及以太網口，其中串口采用Modbus標準通訊協議，以太網口采用TCP/IP標準通訊協議。與探測器單元及報警控制單元的連接均通過串口實現。

基于串口通訊的總線結構，DPU101可連接單路數字化輻射探測器或通過接線箱連接多路數字化輻射探測器；同時，可連接單路ACU101報警控制單元或通過接線箱連接多路報警控制單元。

技術參數

q顯    示：4.3″工業級彩色觸摸液晶屏

q數據采集：可連接最多4路數字輻射探測器，配合就地電源箱，最多可連接32路數字輻射探測器

q報警控制：內置蜂鳴器（80dB）；外置聲光警示燈（可選）；可擴展多路數字報警控制單元

q通訊接口：串口（RS-485）×3 （串口1用于數字探測器通訊；  串口2用于數字報警控制單元通訊；串口3用于上位機通訊）以太網口×1（可選）（網口1用于上位機通訊）

q可連接單元：PD-GMD/SD/ND系列輻射探測器；PD-ACU系列報警控制單元

q數據存儲：標配4 GB SD卡；最大可擴展32 GB SD卡

q供電電源：100 ～ 220 VAC；12 VDC（最少25 W，可選）

q工作溫度：-10℃ ～ 50℃

q工作相對濕度：< 95% （35℃無凝結）

q結    構：壁掛式安裝；金屬外殼，防水防塵封裝

q尺    寸：300 mm × 200 mm × 155 mm

q重    量：5 Kg

功能特點

q數字化接口，通訊總線結構實現與多個數字輻射探測器，多個報警控制單元及上位機搭配使用，方便用戶進行系統集成

q使用工業級彩色觸摸液晶屏，人性化交互界面，直觀顯示關注信息

q內置大容量數據存儲，設計數據掉電保護功能，保證意外情況下的數據安全

q電源隔離，通訊線保護等完整的電磁兼容設計，保證極端電氣環境下的穩定工作

典型應用

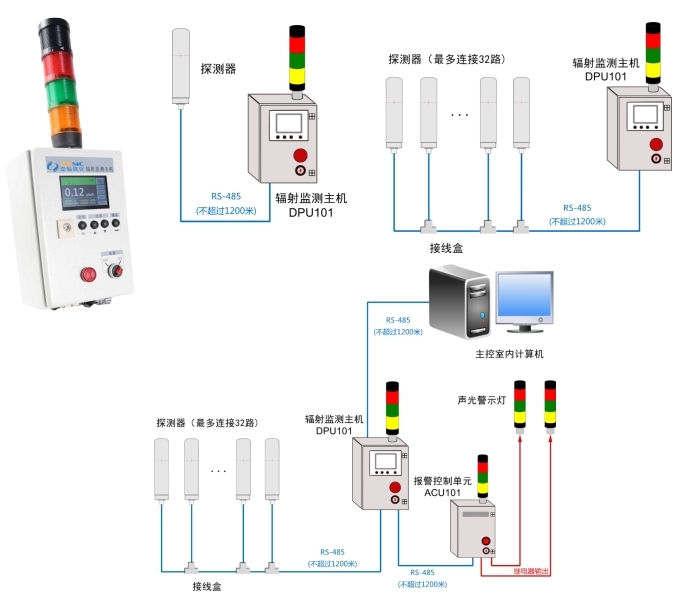

DPU101作為多功能通用主機，可通過RS-485通訊總線連接方式，采集多路數字化探測器的輻射信息；同時可通過RS-485串口方式連接報警控制單元，控制多路繼電器輸出，驅動聲光警示燈，電磁閥等單元；同時，主機通過RS-485串口與主控室內計算機連接，運行管理軟件即可對DPU101實現遠程控制與查看。
