一、概述

NC-2A扭矩測量?jī)x是采用微電腦技術設計的一種具有一定智能的測定各種動力機械和動力傳輸機械的扭矩、轉速和功率的高精度電子儀器。其大致原理是NC-2A通過一個高精度的鑒相器檢測出來自NJ型傳感器的二路電信號的相位差，并將其進行調零和乘以系數等數學處理，直接數字顯示出扭矩。它能與各種量程的磁電式相位差型扭矩傳感器配套使用，測量各種發動機、電機、風機、壓縮機、液壓泵、水泵、變扭器、偶合器、齒輪箱等機械的扭矩、轉速和功率。它可以極其廣泛地用于各種動力機械及其傳輸機械的研究、設計、制造及維修行業。

二、性能特點

l         全程調零功能，確保每個轉速點的測量精度

l         內/外溫度補償可選擇

l         外轉速輸入/小電機轉速輸入可選擇

l         小電機轉速預先記錄和扣除/小電機轉速實時測量和扣除可選擇

l         最快采樣時間1ms

l         可在任何采樣時間（1ms-5000ms）執行存儲和釋放操作

l         最多存儲2000組數據。可從LED顯示，串口，打印機，D/A等多途徑釋放

l         數據攜帶時標，便于精確繪制以時間為橫坐標的曲線

l         先進的參數掉電保護技術，并有寫保護功能

l         超速，超載聲光報警

l         快速存儲繼電器控制輸出

l         8通道0-5V模擬量采集

l         扭矩，轉速雙路12位D/A輸出

l         相位差和頻率測量功能

l         手動打印，自動定時打印，釋放打印多種打印方式

l         豐富的串口協議，對儀器的任何操作都可在上位機上進行

l         多機通訊方式，易于組成系統

三、技術性能及指標

1、扭矩測量

1.1輸入信號幅度：來自扭矩傳感器，幅度不小于0.2V，不大于20V有效值 。

1.2輸入信號頻率范圍：20HZ-20KHZ

1.3輸入阻抗：10KΩ

1.4采樣時間：1ms-5000ms任意設定

1.5量程范圍：取決于傳感器，可根據傳感器量程任意決定

1.6測量精度：正確地與NJ型傳感器配套使用，精度±0.1%F.S或±0.2%F.S

1.7顯示位數：五位浮點顯示（單位N.m）

1.8自動判別并顯示正負扭矩

1.9超載報警、報警值任意設定

2、轉速測量

2.1輸入信號：  0.2V-20V有效值，正弦波或脈沖

2.2頻率范圍：  20HZ-20KHZ

2.3輸入阻抗：  10KΩ

2.4測量精度：  50HZ以下為±0.5%，50HZ以上為± 0.1%±1個字

2.5采樣時間：  1ms-5000 ms自由設定

2.6顯示方式：  五位浮點顯示（單位r/min）

3、功率運算

3.1運算精度：P=0.00010472×轉矩（N.m）×轉速（r/min）±1個字

3.2顯示方式：五位浮點顯示（單位kW）

四、熟悉您的儀器

NC-2A扭矩測量?jī)x的控件安裝在前面板（控件面板）和后面板上。

前面板上方安排有三個顯示窗口分別顯示扭矩、轉速、功率。左下方安排有一個顯示窗口，循環顯示八個通道的模擬量（注意：只有在選購帶模擬通道的產品時才具備此窗口）。

面板上安排有一組（四個）參數設置健。參數設置鍵用于設置與儀器配套的傳感器量程、系數、齒數，設置儀器的采樣時間、定時打印時間、報警狀態等等。一組（六個）功能設置健，功能設置鍵的上方對應有六個由發光二極管組成的紅色指示燈，當您按下任何一個功能鍵時，其上方的指示燈被點亮，指示當前的工作狀態。

前面板控件部置見圖1，后面板控件布置見圖2。

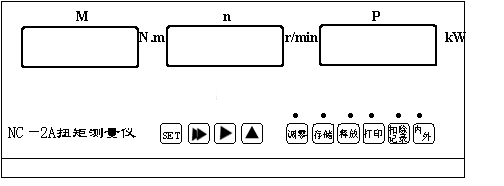

 圖1    前面板控件布置圖

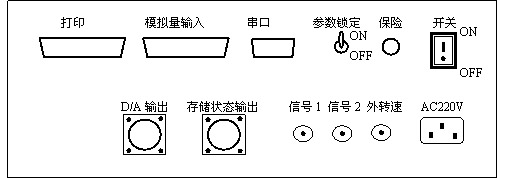

圖2   后面板控件布置圖

1、前面板說明

1.1 M-----扭矩顯示窗口，顯示位數6位

1.2 n------轉速顯示窗口，顯示位數5位

1.3 P------功率顯示窗口，顯示位數5位

1.4 A-----模擬通道循環顯示窗口，顯示位數4位

1.5 Ch------模擬通道號顯示，顯示位數1位

1.6 SET-----設置鍵，按下儀器進入設置狀態

1.7 8-----大移位鍵，用于選中需要修改的參數

1.8 u------移位鍵，用于選中需要修改參數的位數

1.9 p-----數值鍵，用于增加或減小需要修改參數的數值

1.10調零------調零鍵，用于對傳感器的零點進行調整

1.11存儲------存儲鍵，用于對測量參數的存儲

1.12釋放------釋放鍵，用于對存儲參數的釋放

1.13打印------打印鍵，用于打印測量參數

1.14扣除/記錄------扣除/記錄鍵，用于記錄和扣除小電機轉速

1.15內/外------內/外轉速切換鍵，用于切換內/外轉速的測量

2、后面板說明

2.1打印------打印接口，用于接入打印機

2.2模擬量輸入------模擬量輸入接口，用于接入共8路模擬量測量信號

2.3串口------串行接口，標準的RS232C接口

2.4參數鎖定------參數鎖定開關，用于鎖定設置的參數

2.5保險------保險絲座，用于安裝保險絲

2.6開關-----用于打開或關閉儀器電源

2.7 D/A輸出------ D/A輸出插座，用于輸出扭矩、轉速的模擬信號

2.8存儲狀態輸出------儀器工作在存儲狀態下輸出繼電器信號

2.9  信號1------信號線插座，用于接入傳感器第一路信號

2.10 信號2------信號線插座，用于接入傳感器第二路信號

2.11  外轉速-----信號線插座，當傳感器有外轉速信號輸出時用于接入外轉速信號,或當傳感器有套筒轉速傳感器時用于輸入套筒轉速

2.12  AC220V------電源插座，用于接入220V電源
